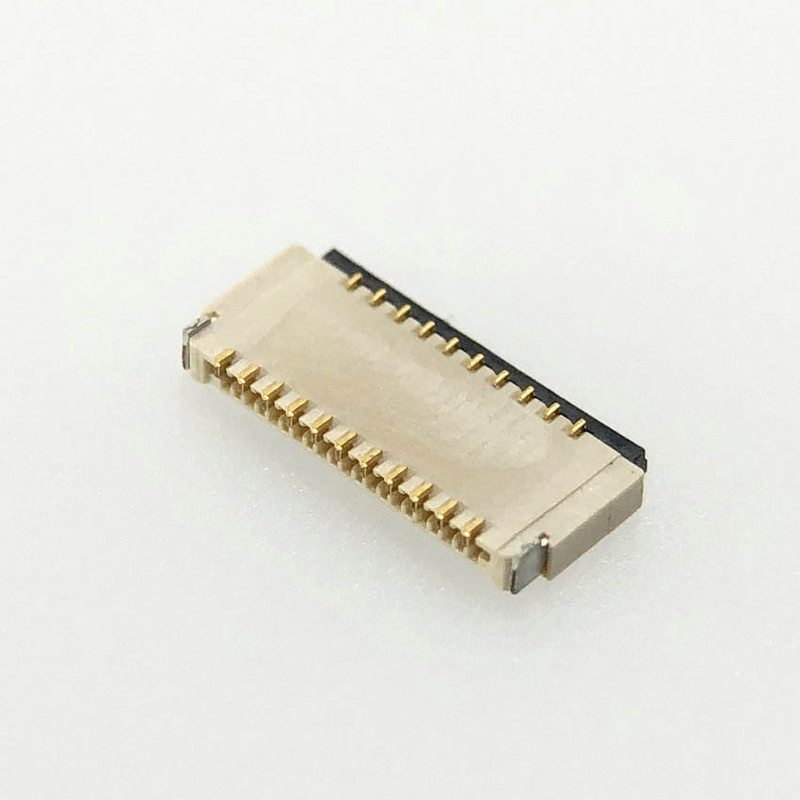

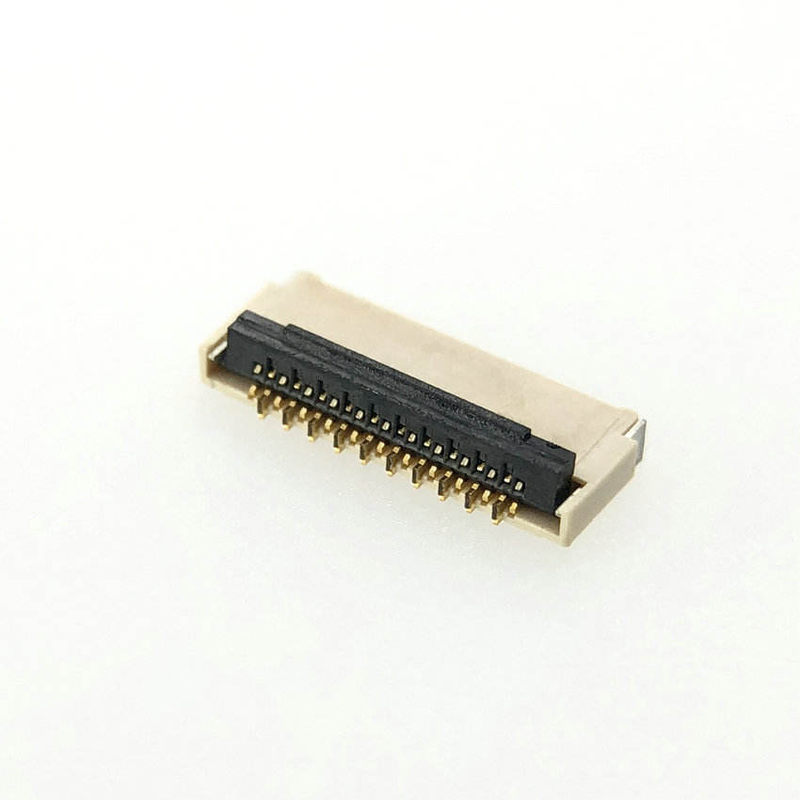

0.3mm 피치 FFC FPC 커넥터 9 17 21 25 31 35 -61 핀 양면 SMT 직각 높이 0.9mm

제품 하이라이트

0.3mm 피치 양면 접점 직각 SMT FFC/FPC 커넥터, 0.9mm 초저 결합 높이, ZIF / Non-ZIF 잠금 액추에이터 지원, 확실한 촉각 클릭인 피드백. 엄격한 다축 진동 테스트 통과, 충격 및 진동 시 안정적인 접촉 저항, 간헐적인 신호 드롭 방지. 다중 핀 옵션: 9-17-21-25-31-35-61P. LCP UL94-V0 고온 하우징, 금도금 양면 접점, RoHS 준수, 고밀도 슬림 프로파일 PCB 상호 연결용.

.

전체 기술 사양

전기 사양

기계적 성능 매개변수

재질 및 도금 / 환경 및 납땜

호환 / 대체 국제 주류 부품

주요 시리즈의 직접적인 기계적 및 전기적 대체품:

• Hirose: FH26 / FH35 시리즈
• JAE: FB8 / FL2 시리즈
• Molex: 54809 / 501912 시리즈
• Kyocera 6844 시리즈

제품 특징

• 0.3mm 미세 피치, 직각 양면 접점 설계, 다중 핀 수: 9/17/21/25/31/35/61P
• 초박형 결합 높이 0.9mm, 슬림 폼팩터 제품의 기계적 제약에 이상적
• 선택 사항 ZIF / Non-ZIF 플립 잠금 액추에이터; 명확한 잠금 클릭 피드백으로 FPC의 우발적인 풀림 방지
• 양면 스프링 접점 구조, 우수한 진동 방지 및 충격 방지 성능, 안정적인 신호 전송 유지
• LCP UL94-V0 고온 내성 절연체, 표준 무연 SMT 리플로우 공정에 호환
• 금도금 접점 영역, 낮은 접촉 저항, 장기 사용 수명을 위한 산화 방지
• 양면 SMT 종단, 컴팩트한 풋프린트; 유연한 PCB 레이아웃을 위한 커넥터 아래 제한된 라우팅 영역 없음
• 표준 0.2mm 두께 FPC/FFC 플랫 케이블에 적합
• RoHS 준수; 요청 시 핀 수, 도금 두께, 액추에이터 버전 사용자 정의 가능

참고용 추가 유형:

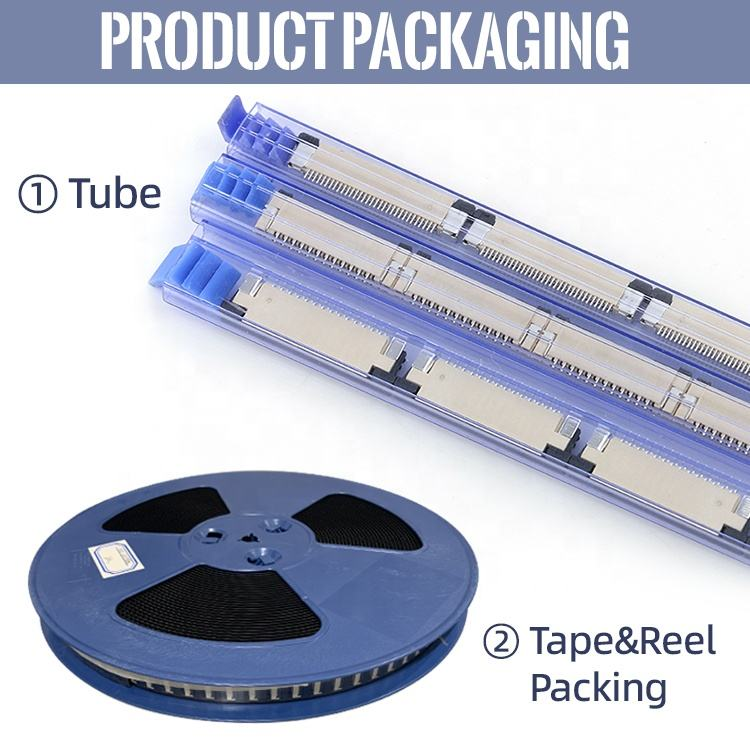

포장 방법

• 릴 (테이프 앤 릴): 표준 엠보싱 테이프 릴 포장, IEC 60286-3 준수, SMT 자동 픽앤플레이스 기계와 직접 호환, 대량 SMT 조립용.
• 튜브 포장: 특별 요청 시 제공, 주로 수동 프로토타입 조립용; 자동 SMT 배치에는 사용할 수 없음.

공장 인증 및 맞춤 서비스

• 인증: RoHS 준수; 진동, 열 충격 및 결합 주기 신뢰성 테스트를 위한 자체 실험실
• 샘플 정책: 무료 샘플 / 빠른 샘플 배송 지원
• MOQ: 표준 부품 1000개; 맞춤 부품은 도면 평가에 따라 다름
• 맞춤 설정: 핀 수, 금 도금 두께, 액추에이터 유형 조정, 극성 키 추가; 맞춤 테이프 앤 릴 사양
• 리드 타임: 샘플 3 영업일; 대량 생산 주문 1-3주 (주문 수량에 따라 다름)

FAQ

1. 샘플 주문이 가능한가요?
네, 품질 테스트 및 검사를 위한 샘플 주문을 환영합니다. 혼합 샘플도 가능합니다.

2. 저희 요구에 따라 제품을 생산해 주실 수 있나요?
네, MOQ를 충족하시면 제품 사양을 맞춤 설정할 수 있습니다.

3. 제품 품질을 어떻게 보장하나요?
1) 품질 문제 발생 시 30일 이내에 반품해 드립니다.

2) 생산 중 엄격한 검사.

3) 출하 전 제품에 대한 엄격한 샘플 검사 및 완벽한 제품 포장을 보장합니다.

4. 저희 제품 인증은 무엇인가요?
ISO9001 및 기타 ROHS 인증.

5. 상품을 얼마나 빨리 받을 수 있나요?
대부분의 상품은 재고가 있습니다. 배송 시간은 결제 후 약 1-5일입니다. 맞춤 요구 사항의 경우, 확인된 대로 시간이 조금 더 걸릴 수 있습니다.

6. 어떤 물류를 사용하여 배송하나요?
주로 DHL, UPS, FEDEX, EMS 및 기타 특송으로 상품을 배송합니다. 고객에게 가장 비용 효율적인 물류를 선택합니다. 또한 귀하의 포워더가 상품을 픽업하는 것도 지원합니다.

7. 왜 저희에게서 구매해야 하나요?
저희는 16년의 업계 경험을 가지고 있습니다. 수천 개의 회사와 협력했습니다. 제품 품질이 신뢰할 수 있습니다.

8. 귀사에서 주로 판매하는 제품은 무엇인가요?
저희 회사의 주요 제품에는 FFC/FPC 커넥터 / 웨이퍼 커넥터 / SIM 카드 커넥터 / 메모리 카드 커넥터 / USB 커넥터 / Type C 커넥터 / HDMI 커넥터 / RJ45 시리즈 / B to B 커넥터 및 핀 헤더 커넥터 등이 있습니다.
