0.5mm Pitch 30/40/50P 금으로 칠한 H5.9 FPC 커넥터

0.5mm Pitch 30/40/50P 금으로 칠한 H5.9 FPC 커넥터

원래 장소:

중국 광동

브랜드 이름:

XTKCONN

인증:

CE,SGS,ROHS,ISO9001

모델 번호:

FPC**-T1T1-00**-C

저희와 연락
인용 을 요청 하십시오
제품 세부정보
재료:
LCP
단자 재질:
인청동, 금도금
유형:
FFC 및 FPC 커넥터
애플리케이션:
PCB
패키지:
릴 패키징
픽트:
0.5mm
결제 및 배송 조건
최소 주문 수량
10PCS
가격
Negotiable price
포장 세부 사항
진공 포장, 판지에 있는 상자
배달 시간
5~7일
지불 조건
신용장, T/T, 페이얄
공급 능력
4KK 개
제품 설명

0.5mm 피치 플립탑 FPC 커넥터 | 수직 SMT, H5.9, 30/40/50P


✅제품 하이라이트

  1. 플립탑 ZIF 잠금 메커니즘:견고한 플립탑 잠금 설계로 지속적인 진동에도 FPC가 빠지는 것을 방지합니다. 일반적인 문제점인 차량 및 휴대용 전자 기기에서의 쉬운 분리 및 접촉 불량을 해결합니다. 요청 시 비-ZIF 버전도 가능합니다.
  2. 초저 프로파일 H5.9mm 높이:컴팩트한 5.9mm 스태킹 높이로 슬림한 소비자 및 자동차 조립을 위한 내부 PCB 공간을 절약합니다.
  3. 검증된 내진동성:엄격한 진동 신뢰성 테스트 통과, 충격 및 흔들림 환경에서도 안정적인 접촉 성능을 제공합니다.
  4. 금도금 접점 단자: 고순도금 도금, 낮은 접촉 저항, 우수한 산화 저항으로 긴 수명을 보장합니다.


기술 사양 표

카테고리 항목 사양
전기적 성능 피치 0.5 mm
핀 수 30P / 40P / 50P
정격 전류 접점당 0.5A
정격 전압 50V AC/DC
접촉 저항 ≤50 mΩ
절연 저항 ≥1000 MΩ
내압 250V AC (1분간)
기계적 성능 마운트 타입 수직 SMT 패치
잠금 타입 플립탑 ZIF (비-ZIF 옵션)
스태킹 높이 H5.9 mm
삽입 사이클 ≥30회
진동 테스트 자동차 등급 진동 테스트 통과
재질 및 도금 단자 재질 구리 합금
접점 도금 금 도금
하우징 재질 LCP UL94V-0, 할로겐 프리
환경 작동 온도 -40℃ ~ +85℃
납땜 가이드 납땜 방법 리플로우 SMT
리플로우 온도 최대 피크 260℃ (10초)

🔄 상호 참조 및 동등 대체품

주요 국제 FPC 커넥터 브랜드의 직접 대체품입니다. 호환되는 풋프린트로 PCB 재설계를 최소화합니다.

동일 사양의 0.5mm 피치 수직 플립탑 FPC 커넥터에 대한 적합한 드롭인 대체품입니다. 맞춤형 풋프린트가 필요한 경우 핀-투-핀 호환 수정도 지원합니다.

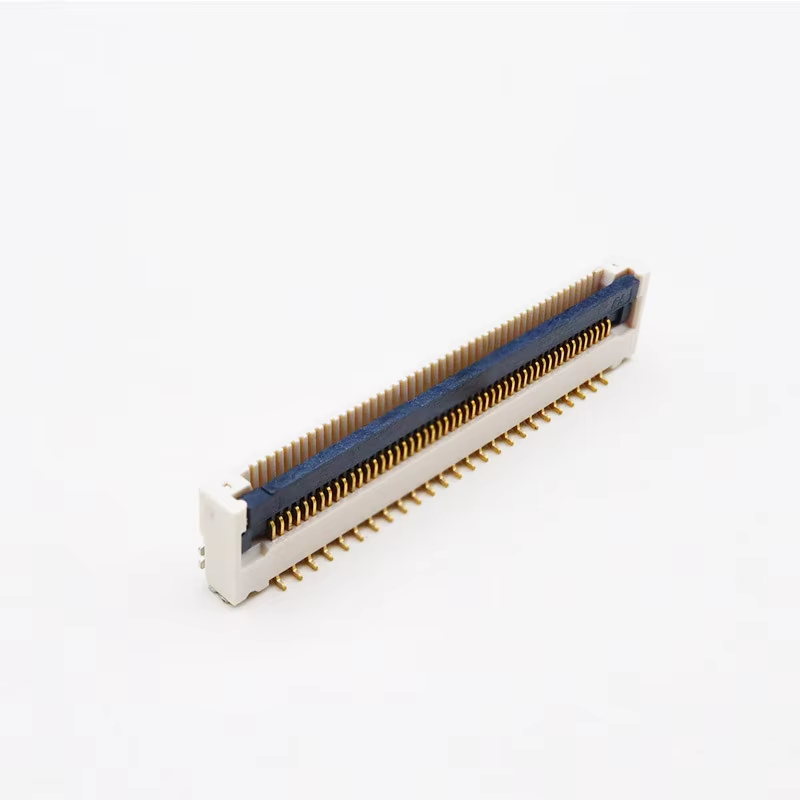

0.5mm Pitch 30/40/50P 금으로 칠한 H5.9 FPC 커넥터

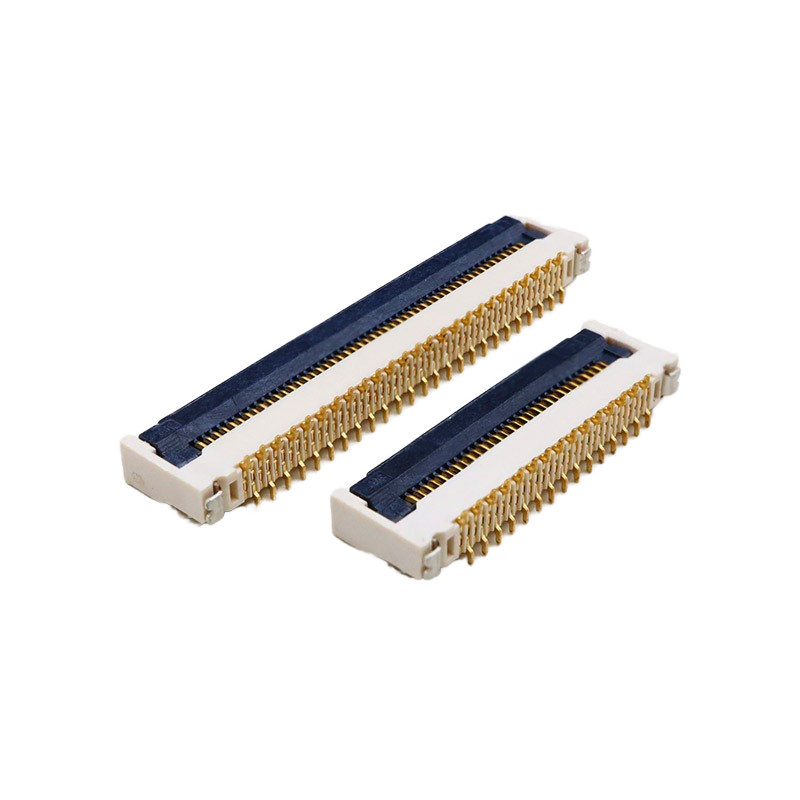

0.5mm Pitch 30/40/50P 금으로 칠한 H5.9 FPC 커넥터0.5mm Pitch 30/40/50P 금으로 칠한 H5.9 FPC 커넥터



📍 제품 특징

  • 플립탑 잠금 구조, FPC 삽입 및 제거 용이
  • 수직 패치 레이아웃, 간단한 PCB 레이아웃 라우팅
  • LCP 고온 하우징, 리플로우 납땜에 견딤
  • 할로겐 프리, RoHS 준수
  • 안정적인 신호 전송을 위한 금도금 접점


참고용 더 많은 종류:

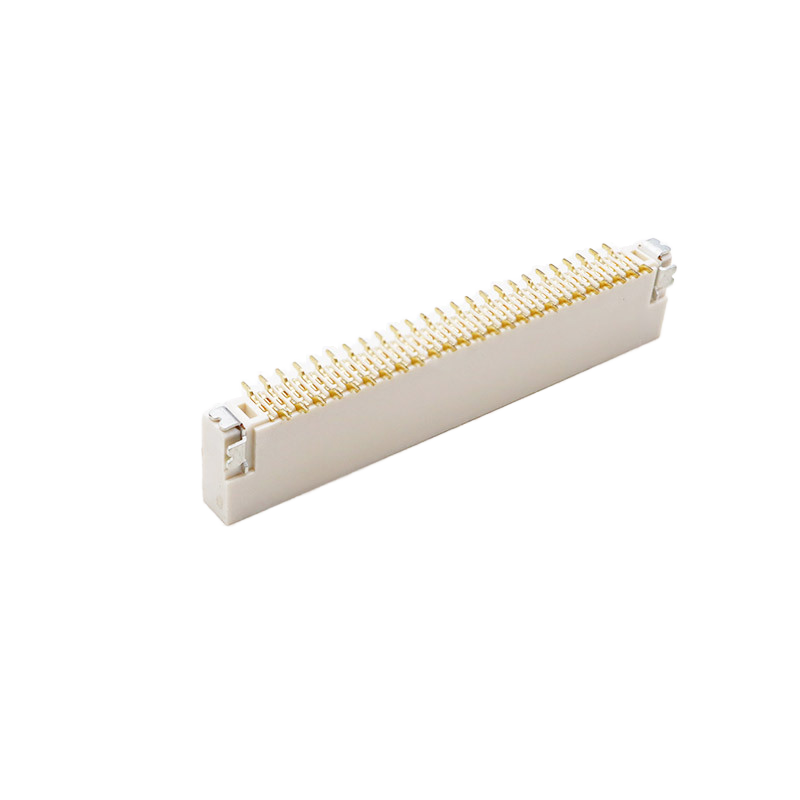

0.5mm Pitch 30/40/50P 금으로 칠한 H5.9 FPC 커넥터

🏆 제품 장점

  1. 안정적인 ZIF 플립 잠금, 진동 시 FPC 튀어나옴 효과적으로 방지 (저가형 커넥터의 빈번한 고장 문제 해결)
  2. H5.9 슬림 높이, 얇은 장치 내부 공간 제약에 이상적
  3. 엄격한 진동 신뢰성 검증, 차량 탑재 고충격 시나리오에 적합
  4. 표준 릴 테이프 포장, 자동 SMT 실장기와의 직접 호환
  5. 안정적인 배치 일관성, 일반 저가형 커넥터보다 낮은 고장률


🏠 적용 시나리오

자동차 실내 전자 장치

차량용 디스플레이,

태블릿,

노트북,

스마트 웨어러블,

의료용 휴대 장치,

산업용 터치 패널,

스마트 홈 제어 모듈


📦 포장

  • 테이프 앤 릴 (릴): 표준 엠보싱 캐리어 테이프, SMT 자동 픽앤플레이스 장비에 적합하며, 고객 생산 라인에 직접 로드하여 대량 조립 가능.
  • 튜브 (튜브 포장): 플라스틱 튜브 포장, 주로 프로토타입, 소량 시험 생산 또는 수동 조립 시나리오에 사용됩니다.

0.5mm Pitch 30/40/50P 금으로 칠한 H5.9 FPC 커넥터

0.5mm Pitch 30/40/50P 금으로 칠한 H5.9 FPC 커넥터

⏱️ 리드 타임

  • 샘플 주문: 3 영업일
  • 대량 생산 주문: 1-3주 (수량 및 맞춤 요구 사항에 따라 다름)


🏭 공장 인증 및 맞춤 서비스

  • 인증: RoHS, REACH, UL94V-0
  • MOQ: 대량 주문 시 낮은 MOQ
  • 샘플 정책: 무료 샘플 제공, 빠른 샘플 배송
  • 맞춤 서비스: 맞춤 핀 수, 도금 두께, 수정된 잠금 구조, 비-ZIF 버전, 맞춤형 마킹 가능.


📊 고객 선택 가이드

  1. 핀 번호 확인: 30P/40P/50P, 피치는 0.5mm로 고정
  2. 잠금 선택: FPC를 자주 끼우고 빼는 경우 ZIF 플립탑; 고정 조립의 경우 비-ZIF
  3. 높이: 이 모델은 H5.9mm의 고정 스태킹 높이를 가집니다.
  4. 작업 환경: 지속적인 진동 요구 사항이 있는 제품의 경우 이 버전을 선택하십시오.
  5. 납땜: SMT 리플로우 공정에만 해당; 수동 납땜은 권장하지 않음

0.5mm Pitch 30/40/50P 금으로 칠한 H5.9 FPC 커넥터

0.5mm Pitch 30/40/50P 금으로 칠한 H5.9 FPC 커넥터


FAQ


1. 샘플 주문이 가능한가요?
네, 품질 테스트 및 확인을 위해 샘플 주문을 환영합니다. 혼합 샘플도 가능합니다.


2. 저희 요구에 따라 제품을 생산해 주실 수 있나요?
네, MOQ를 충족하는 경우 제품 사양을 맞춤 설정할 수 있습니다.


3. 제품 품질을 어떻게 보장하나요?
1) 품질 문제 발생 시 30일 이내에 환불해 드립니다.

2) 생산 중 엄격한 검사.

3) 선적 전 제품에 대한 엄격한 샘플 검사 및 완벽한 제품 포장을 보장합니다.


4. 저희 제품 인증은 무엇인가요?
ISO9001 및 기타 ROHS 인증.


5. 상품을 얼마나 빨리 받을 수 있나요?
대부분의 상품은 재고가 있으며, 결제 후 약 1-5일 이내에 배송됩니다. 맞춤 요구 사항의 경우, 확인된 대로 시간이 조금 더 걸립니다.


6. 배송에 어떤 물류를 사용하나요?
주로 DHL, UPS, FEDEX, EMS 및 기타 특송으로 상품을 배송합니다. 고객에게 가장 비용 효율적인 물류를 선택합니다. 또한 고객의 포워더를 통한 상품 픽업도 지원합니다.


7. 왜 저희에게서 구매해야 하나요?
16년의 업계 경험을 보유하고 있습니다. 수천 개의 회사와 협력했습니다. 제품 품질이 신뢰할 수 있습니다.


8. 귀사는 주로 어떤 제품을 판매하나요?
당사의 주요 제품에는 FFC/FPC 커넥터 / 웨이퍼 커넥터 / SIM 카드 커넥터 / 메모리 카드 커넥터 / USB 커넥터 / Type C 커넥터 / HDMI 커넥터 / RJ45 시리즈 / B to B 커넥터 및 핀 헤더 커넥터 등이 있습니다.
