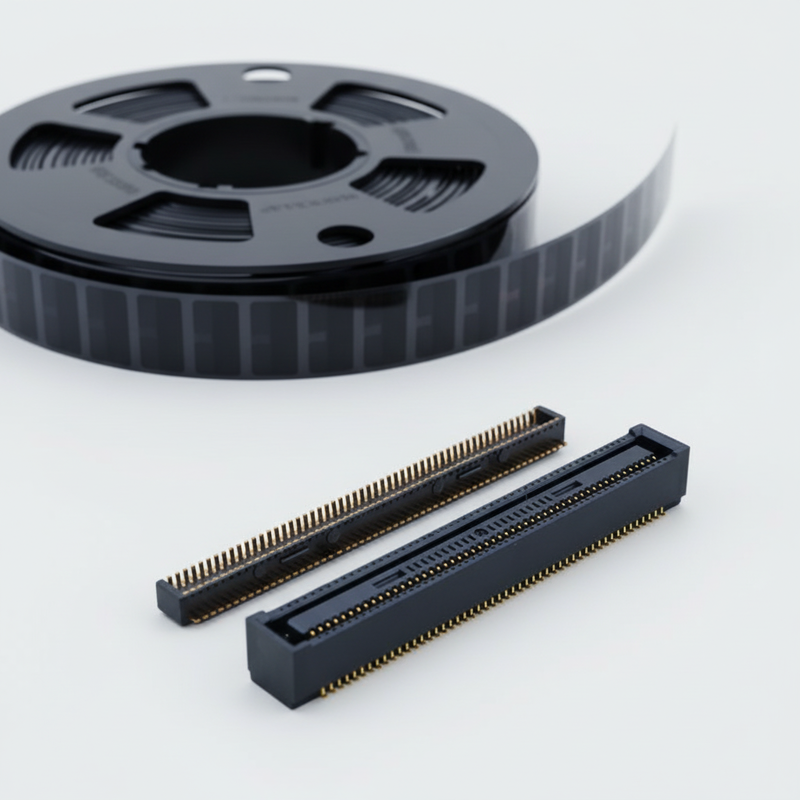

Name: 0.4mm 60핀 보드-투-보드 메자닌 커넥터 DF40HC (2.5) - 10DS - 0.4V 대체품 (51)
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: BTB 커넥터
Price: 4.01 USD
Availability: InStock

집 > 제품 > BTB 커넥터 >

0.4mm 60핀 보드-투-보드 메자닌 커넥터 DF40HC (2.5) - 10DS - 0.4V 대체품 (51)

0.4mm 보드-투-보드 메자닌 커넥터

60핀 BTB 커넥터 대체품

DF40HC 2.5 호환 커넥터

원래 장소:

광동, 중국

브랜드 이름:

XTKCONN

인증:

CE,SGS,ROHS,ISO9001

모델 번호:

BTB 커넥터

저희와 연락

인용 을 요청 하십시오

제품 세부정보

애플리케이션:

PCB

성별:

여성/남성

기능:

소비자 제품에 사용

작동 온도:

-40~+105C

핀 길이:

맞춤화

도금:

금

강조하다:

0.4mm 보드-투-보드 메자닌 커넥터

60핀 BTB 커넥터 대체품

DF40HC 2.5 호환 커넥터

결제 및 배송 조건

최소 주문 수량

1000개

가격

Negotiable price

포장 세부 사항

진공 포장, 판지에 있는 상자

배달 시간

5~7일

지불 조건

신용장, T/T, 페이얄

공급 능력

3KK 개

0.8mm 피치 BTB 커넥터 10 20 40 100핀 고속 전송 수 커넥터 암 커넥터

가장 좋은 가격 을 구하라

동영상

60 핀 구리 용기 0.8mm 피치 BTB 여성 듀얼 라이 0.031 "PCB 응용을위한 보드 커넥터

가장 좋은 가격 을 구하라

동영상

90pin 이중 줄 PCB 보드 커넥터 BTB 여성 소켓 0.4mm 좁은 피치 호환 보드-투-보드 메자닌 커넥터

가장 좋은 가격 을 구하라

동영상

0.4mm Pitch 80P BTB 남성 좌석 DF40TC-80DP-0.4 보드에서 보드 및 메자닌 커넥터와 호환됩니다.

가장 좋은 가격 을 구하라

저희와 연락

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

지금 연락하세요

제품 설명

0.5mm Pitch Brass Contact IP64 BTB 남성/여성 SMT 전자 IC 보드-투-보드 커넥터

제품 하이라이트

✅맹목적 인 짝짓기 와 자기 정렬: 내장 된 가이드 리브는 XY 오프셋 허용, PCB 조립의 오차 조화를 흡수하고 자동 조립 중에 결합 손상을 줄입니다.

✅고속 신호 무결성: 최대 20Gbps까지 지원하며, MIPI, PCIe, SATA, USB3.1 Gen2 고속 인터페이스와 호환됩니다.

✅고정 매트 높이: 2.5mm: 기계적 장치 장착을 위한 선과 판의 정밀 스파킹 높이 조절

✅SMT 스릴 포장: SMT 조립 라인을 위한 직접 픽 앤 플라스, 2차 수동 조작이 필요하지 않습니다.

✅멀티핀 옵션: 20/24/30/40/50/60 플렉서블 PCB 핀-아웃 스케일링 위치

제품 설명

항목	매개 변수
전기 성능
피치	0.4mm
가속 전류	0.3 접촉당 A
가등전압	50V AC
최대 데이터 속도	20Gbps히로세 엘...
접촉 저항	≤50mΩ
단열 저항	≥ 1000 MΩ
전압을 견딜 수 있습니다	250V AC / 1분
기계적 성능
커넥터 타입	여성용기, 쌍줄 SMT
짝짓기 스택 높이	2.5mm
자기 정렬 범위	블라인드 매트 조립에 대한 XY 부동 허용도마우스 엘...
짝짓기 순환	분 30 회로 HIROSE그...
장착	표면 장착 SMT, 진공 피크 위치 호환마우스 엘...
소재 및 접착
주택	높은 온도 LCP, UL94-V-0
접촉물질	광소 금속
접착장	접촉 부위에 금 접착; 용접기 윙크를 방지하기 위해 니켈 장벽마우스 엘...
환경
작동 온도	-40 °C ~ +85 °C
준수	RoHS 3.0, REACH 준수
용접 가이드
리플로우 프로파일	표준 SMT 납 없는 재공류; 최고 온도 ≤260 °C, IPC/JEDEC-020D를 준수
참고:	높은 온도에서 오래 머무는 것을 피하십시오. 니켈 장벽은 용접기 팽창 위험을 억제합니다.

교차 참조 / 대안

직급 교체히로세 DF40HC ((2.5) -xxDS-0.4V ((51)시리즈 (20/24/30/40/50/60P)

같은 발자국, 같은 2.5mm 짝짓기 높이, 같은 0.4mm 진도
호환되는 짝짓기 수컷 플러그: DF40HB ((2.5) -xxDP-0.4V ((51) 시리즈
대체에 필요한 PCB 레이아웃 변경이 필요하지 않습니다. 핀-투-핀 호환성이 검증되었습니다.

참고: 히로세와 연계되지 않습니다. 우리의 역할은 기능적 동등한 대체입니다.

0.4mm 60핀 보드-투-보드 메자닌 커넥터 DF40HC (2.5) - 10DS - 0.4V 대체품 (51)

제품 특징

자기 정렬 가이드 리버는 자동 조립을 위해 블라인드 매팅의 잘못된 삽입 위험을 완화합니다.
강화 된 하우스 리버는 최종 제품의 충격 및 진동 저항을 향상시킵니다.
니켈 반 윙크 장벽은 재 흐름 용접 도중 접착 구역에 용접기가 침투하는 것을 방지합니다
고속차차 신호에서 안정적인 신호 무결성을 위한 최적화된 고속 접촉 기하학
대량 SMT 생산에 준비된 진공 픽 앤 위치 표면
다양한 I/O 요구 사항에 맞게 여러 핀 수 (20-24-30-40-50-60P)

0.4mm 60핀 보드-투-보드 메자닌 커넥터 DF40HC (2.5) - 10DS - 0.4V 대체품 (51)

제품 장점

드롭 인 대체물: PCB 재설계 없이 원본 HRS 장기 납품 시간 구성 요소를 교체합니다
맹목적 인 타당성: 보드 오프셋 오프 라인먼트로 인한 조립 폐기물을 줄입니다.
스릴~SMT 준비: 전체 스릴 엠보스 테이프 포장, 직접 픽 앤 플래시 기계에 공급
고속 성능이 일정하다: 고속 인터페이스에 대한 안정적인 임피던스 성능
유연 한 MOQ 및 샘플 지원: 엔지니어링 프로토타입에 대한 빠른 샘플 검증
국내 공장 선행 시간 장점: 국제 브랜드의 긴 대기 주문에 비해 짧은 납품 시간

적용

산업용 제어용 탑재판
의료용 컴팩트 PCB 모듈
이미지 / MIPI 카메라 인터페이스 하드웨어
고속 저장장치, SATA/PCIe 주변 연결
휴대용 휴대용 기기, 콤팩트한 PCB 집합체
테스트 및 측정 장비, 쌓인 메즈닌 보드 디자인

포장

SMT 자동 픽 앤 플래시 머신용 표준 엠보스드 캐리어 테이프
고객 SMT 생산 라인에서 직접 사용할 수 있습니다. 재 포장 필요 없습니다.

선행 시간

샘플 주문: 3 일
대량 생산 주문: 구성 및 주문량에 따라 1-3주

공장 인증 및 사용자 지정 서비스

인증: ISO9001, RoHS, REACH 준수
표본 정책: 무료 표본 지원, 빠른 표본 처리
MOQ: 표준 부품에 대한 낮은 MOQ; 평가에 따라 사용자 지정 구성 MOQ
사용자 지정 기능: 사용자 지정 핀 수, 매트 스택 높이, 접착 두께, 기계적 수정, 당신의 그림 / 사양에 따라 특별 포장.

고객 선택

필요한 핀 수 확인: 20/24/30/40/50/60P; 짝짓기 수컷 부분 번호를 확인
확인된 스택 높이: 이 시리즈는2.5mm; 기계적 하우징 공백을 확인
고속 애플리케이션: 디퍼셜 라우팅이 레퍼런스 설계 임피던스와 일치하도록 보장
조립: 부피 SMT에 대한 스릴 포장; 먼저 재흐름 프로필 테스트를 위해 무료 샘플을 요청하십시오.
대체 검사: 전체 순서 출시 전에 발자국 호환성을 확인; 프로토 타입 테스트를 위해 무료 샘플을 사용합니다.

FAQ

Q: 카탈로그가 있나요? 모든 제품을 확인하기 위해 카탈로그를 보내 주시겠습니까?

A: 예, 당신은 온라인에서 저희에게 연락하거나 카탈로그를 얻기 위해 이메일을 보낼 수 있습니다.

Q: 저는 당신의 카타에서 제품을 찾을 수 없습니다로그, 이 제품을 만들 수 있나요?

A: 우리의 카탈로그는 대부분의 제품을 표시하지만 모든 것은 아닙니다. 단지 당신이 필요로 하는 제품과 당신이 원하는 얼마나 많은 것을 알려주세요. 우리가 그것을 가지고 있지 않다면, 우리는 또한 설계하고 그것을 생산하는 새로운 곰팡이를 만들 수 있습니다.참고로보통 폼을 만드는 데 약 35~45일이 걸립니다.

Q: 샘플을 제공할 수 있나요? 이 샘플은 무료인가요?

A: 예, 우리는 테스트를 위해 5-10pcs 연결 장치 무료 샘플을 제공합니다. 하지만 당신은 운송 비용을 지불해야합니다.

Q: 배송시간은 어떻게 되나요?

A: 재고 물품은 1 일 이내에 배달됩니다; 사용자 정의 물품은 5-7 일 이내에 배달됩니다.

Q: 어떻게 주문을 배송합니까?

A: 작은 패키지를 위해, DHL, FedEx, UPS, TNT, EMS와 같은 익스프레스로 보내십시오. 그것은 문에서 문에 대한 서비스입니다. 큰 패키지를 위해, 우리는 공선 또는 바다를 통해 보낼 수 있습니다. 우리는 표준 수출 카튼을 사용합니다.우리는 배달 중에 발생하는 모든 제품 손상에 대해 책임을 질 것입니다..

6. 질문: 어떤 종류의 지불을 받아? 나는 RMB를 지불 할 수 있습니까?

A: 우리는 T/T (전자 전송), 웨스턴 유니온, 그리고 페이팔을 받아들입니다. 우리는 청구서와 같은 금액을 받을 수 있는지 확인하십시오. 그리고 당신은 RMB로 돈을 지불 할 수 있습니다. 문제 없습니다.

7Q: 당신의 회사의 품질 관리에 대해 어떻게 생각하십니까?

A: 엄격히 ISO9001을 따르고 IQC, OQC, IPQC, QA는 품질 부서에서 10%를 차지합니다. CCD 테스트는 회사의 제품 응용 프로그램의 99%에 적용됩니다.

Q: 모든 제품 가격 목록이 필요합니다. 가격 목록이 있나요?

A: 우리는 모든 제품의 가격 목록을 가지고 있지 않습니다. 우리는 너무 많은 품목을 가지고 있기 때문에 목록에 모든 가격을 만드는 것은 불가능합니다.그리고 물가들은 항상 변화합니다. 재료 비용과 양 때문에요.그리고 당신은 우리에게 당신이 필요로하는 모든 항목의 목록을 줄 수 있습니다; 우리는 조심스럽게 하나씩 확인하고 사양과 가격 목록을 줄 것입니다

Q: 당신은 사용자 정의 제품 및 사용자 정의 포장 할 수 있습니까?

A: 예. 우리는 많은 사용자 정의

우리의 고객에 대한 제품 전에 (주로 전선 배열). 맞춤형 포장에 대해, 문제가 없습니다; 우리는 당신의 로고 또는 다른 정보를 포장에 넣을 수 있습니다.추가 비용이 발생한다는 점을 지적해야 합니다..

Q: 어떤 자격증을 가지고 있나요?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 등
