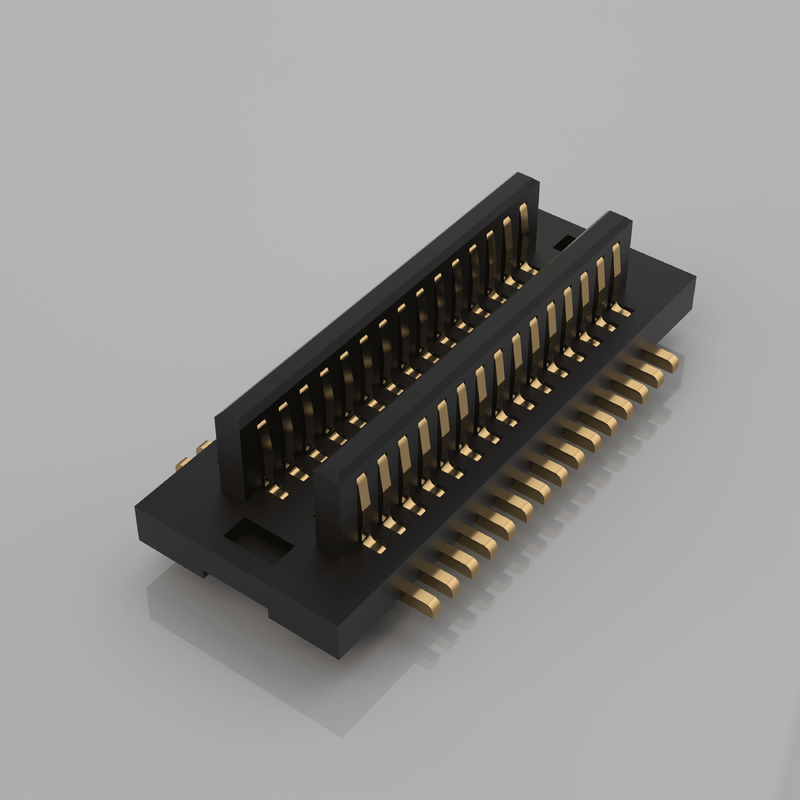

BTB 0.5mm Pitch Double Slot 20P 30P 보드-투-보드 커넥터 PCB 보드에 대한 남성-여성 직각 커넥터
제품 하이라이트
✅블라인드 매칭 및 자기 정렬: 이중 슬롯 가이드 구조는 조립 오프셋 허용을 흡수하여 대용량 SMT 생산 중 결합 실패 위험을 줄입니다.고속 신호 성능: 최적화된 듀얼 슬롯 접촉 기하학, 높은 속도 디지털 전송을 위한 안정적인 신호 무결성
✅정의된 짝짓기 높이 옵션: 직각 짝짓기 위한 표준 겹쳐진 높이, PCB 겹쳐진 설계에 대한 명확한 Z 차원 제어
✅0.5mm 고밀도 피치: 듀얼 슬롯 직각 SMT 레이아웃, 컴팩트 모듈 설계에 PCB 발자국을 절약
✅듀얼 콘택트 듀얼 슬롯 구조: 충격 및 진동 저항성 향상, 기계적 스트레스 하에 안정적인 연속성
제품 설명
| 항목 | 사양 | 언급 |
|---|---|---|
| 전기 성능 | ||
| 피치 | 0.5mm | 두 개의 슬롯과 두 개의 줄 |
| 직책 | 20P, 30P | 사용자 지정 핀 수 사용 가능 |
| 가등 전류 (핀당) | 0.5A | 신호 적용, 전력 경로에 대한 평가 |
| 가등전압 | 50V AC | |
| 접촉 저항 | ≤50mΩ | 초기 값 |
| 단열 저항 | ≥ 1000 MΩ | DC 100V |
| 전압을 견딜 수 있는 장치 | 500V AC / 1분 | 고장이 없습니다. |
| 기계적 성능 | ||
| 짝짓기 순환 | 250회 | 기계적 내구성 |
| 짝짓기 키 | 표준 구성 가능 | 문의 시 정해 주세요 |
| 장착형 | SMT 직각 | PCB 표면 장착 |
| 성별 | 남성 플러그 / 여성 용기 | 쌍으로 짝짓기 |
| 소재 및 접착 | ||
| 주택 | 고온 LCP | UL94 V-0 불 retardant |
| 접촉물질 | 광소 금속 | 고탄력 구리 합금 |
| 접촉 부위의 접착 | 3~10 μ ̊ 니켈보다 금 | 항산화, 신뢰할 수 있는 접촉 |
| 용접기 꼬리 접착 | 니켈 위에 매트 틴 | 좋은 SMT 용접성 |
| 환경 | ||
| 작동 온도 | -40 °C ~ +85 °C | 산업용 제품군 |
| 준수 | RoHS-2 납 없는 | |
| SMT 용접 지침 | 역류 프로파일: 최대 260 °C, 최고 10초 | IPC/JEDEC 표준을 따르고 반복적인 오버 리플로우를 피하십시오. |
이 듀얼 슬롯 0.5mm 직각 BTB는 주요 국제 시리즈에 대한 형태 적합 기능 대안으로 사용됩니다.
참고: 직접 로프인 교체하기 전에 매트된 높이, 핀 아웃, 발자국 및 플래팅을 확인합니다.
제품 특징
🔹제조성 지향적인 설계: 최적화 된 안내 기하학은 수동 및 기계 결합 오류를 줄여줍니다. 대용량 자동 조립에 친절합니다.
🔹비용 효율적인 대안: 수입 브랜드 부품의 긴 납품 시간 및 높은 비용을 피합니다. 동일한 수준의 기계 및 전기 성능
🔹완전 추적 가능한 생산: 스탬핑, 주사, 플래팅, 자체 조립, 안정적인 품질 일관성
🔹유연한 사용자 정의: 프로젝트 요구 사항에 따라 핀 수, 매트 높이, 접착 두께, 하우스 색상을 조정
🔹빠른 엔지니어링 지원: 데이터 시트, 2D / 3D 도면, PCB 설계 단계에 사용할 수있는 발자국 라이브러리
포장
테이프 & 롤 (롤 포장):SMT 픽 앤 플래스 머신용 표준 릴 포장. 부품은 재 포장 없이 자동 생산 라인에 직접 로드될 수 있다. 작은 팩 프로토타입을 위해 컷 테이프 서비스가 제공됩니다.
상기: 최종 설계에 대해 항상 공식 데이터 시트를 참조하십시오.
