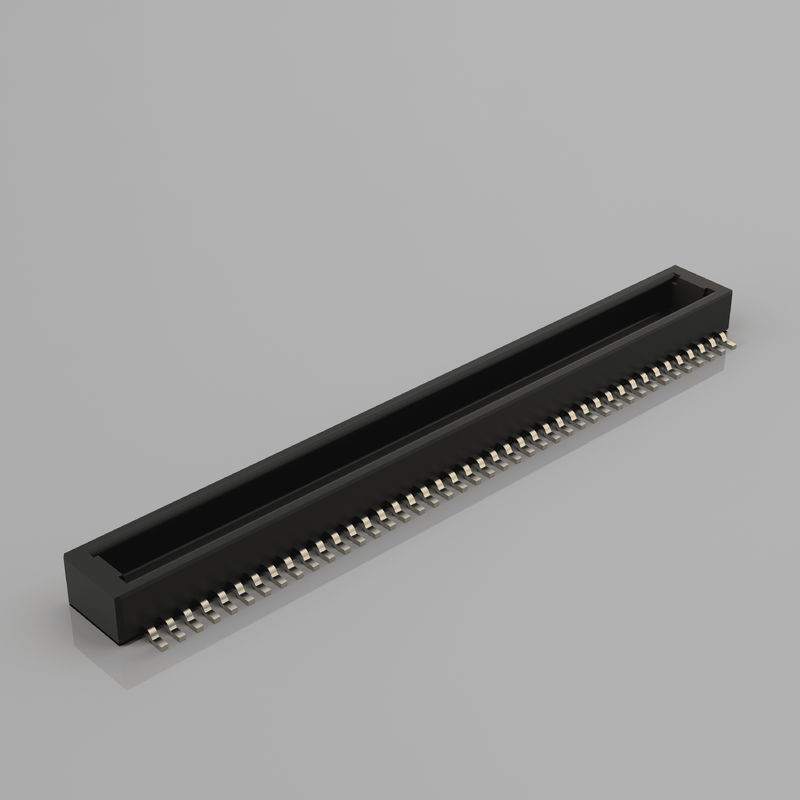

Name: 0.4mm 피치 보드 투 보드 & 메자닌 커넥터 직각 커넥터 대체 HRS DF40C-80DP-0.4V(51)
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: BTB 커넥터
Price: 4.01 USD
Availability: InStock

집 > 제품 > BTB 커넥터 >

0.4mm 피치 보드 투 보드 & 메자닌 커넥터 직각 커넥터 대체 HRS DF40C-80DP-0.4V(51)

0.4mm 피치 BTB 커넥터

직각 메자닌 커넥터

HRS DF40C 커넥터 대체품

원래 장소:

광동, 중국

브랜드 이름:

XTKCONN

인증:

CE,SGS,ROHS,ISO9001

모델 번호:

BTB 커넥터

저희와 연락

인용 을 요청 하십시오

제품 세부정보

애플리케이션:

PCB

성별:

여성/남성

기능:

소비자 제품에 사용

작동 온도:

-40~+105C

핀 길이:

맞춤화

도금:

금

강조하다:

0.4mm 피치 BTB 커넥터

직각 메자닌 커넥터

HRS DF40C 커넥터 대체품

결제 및 배송 조건

최소 주문 수량

1000개

가격

Negotiable price

포장 세부 사항

진공 포장, 판지에 있는 상자

배달 시간

5~7일

지불 조건

신용장, T/T, 페이얄

공급 능력

3KK 개

0.8mm 피치 BTB 커넥터 10 20 40 100핀 고속 전송 수 커넥터 암 커넥터

가장 좋은 가격 을 구하라

동영상

60 핀 구리 용기 0.8mm 피치 BTB 여성 듀얼 라이 0.031 "PCB 응용을위한 보드 커넥터

가장 좋은 가격 을 구하라

동영상

90pin 이중 줄 PCB 보드 커넥터 BTB 여성 소켓 0.4mm 좁은 피치 호환 보드-투-보드 메자닌 커넥터

가장 좋은 가격 을 구하라

동영상

0.4mm Pitch 80P BTB 남성 좌석 DF40TC-80DP-0.4 보드에서 보드 및 메자닌 커넥터와 호환됩니다.

가장 좋은 가격 을 구하라

저희와 연락

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

지금 연락하세요

제품 설명

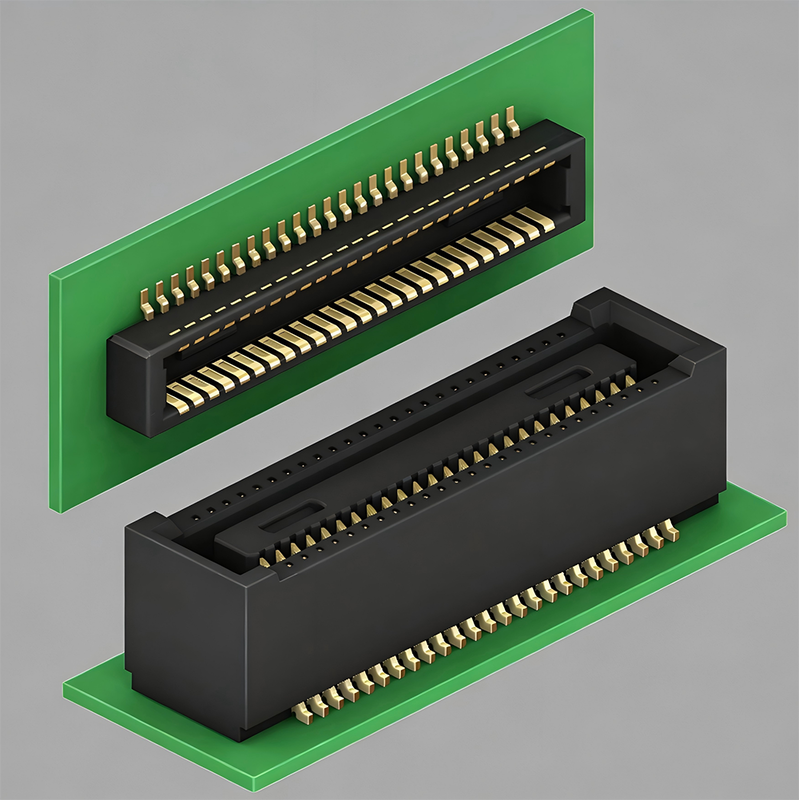

0.4mm 피치 보드 간 및 메자닌 커넥터 직각 커넥터 대안 HRS DF40C-80DP-0.4V(51)

제품 하이라이트

블라인드 결합 및 자체 정렬 + 오결합 방지 설계: 내장형 가이드 리브, PCB 조립 오프셋 허용, 블라인드 결합 시 핀 손상 방지, 조립 수율 향상.
고속 신호 무결성: 최대 20Gbps 지원, PCIe, USB3.1 Gen2, MIPI, SATA 고속 차동 신호와 호환.
유연한 결합 높이 옵션: 다양한 스택 높이 선택 가능 (1.5 / 2.0 / 3.0 / 3.5 / 4.0 mm), 계층형 메자닌 PCB 스태킹 요구 사항 충족.
80 핀, 0.4mm 미세 피치, 직각 SMT 마운트: 밀집된 PCB 레이아웃을 위한 컴팩트한 풋프린트.

제품 설명

카테고리	항목	매개변수
전기적 성능	접점 피치	0.4 mm
	접점 수	80 핀, 듀얼 로우
	접점당 정격 전류	0.3 A
	정격 전압	DC 30 V
	최대 접점 저항	≤90 mΩ
	절연 저항	≥500 MΩ
	내전압	100 V AC
	최대 전송 속도	20 Gbps
기계적 성능	결합 높이	1.5 / 2.0 / 3.0 / 3.5 / 4.0 mm 선택 사항
	결합 사이클	≥30 사이클
	장착 유형	직각 SMT
	자체 정렬 허용 오차	X-Y 방향 조립 오프셋 보상
재질 및 도금	하우징 재질	LCP, UL94 V-0 난연성
	단자 재질	인청동
	접점 도금	접점 영역 금 도금, 니켈 배리어로 솔더 흡수 방지
환경	작동 온도	-35℃ ~ +85℃
	규정 준수	RoHS, REACH
납땜 가이드	리플로우 프로파일	표준 무연 SMT 리플로우; 솔더 흡수 방지 배리어 설계로 접점 영역으로의 주석 이동 방지

교차 참조 / 대안

직접적인 대안 대체품 HRS DF40C-80DP-0.4V(51). 핀 배열, 풋프린트, 스택 높이 및 결합 인터페이스가 완벽하게 일치합니다. PCB 재설계 없이 바로 적용 가능.

교차 참조: Hirose DF40C 시리즈, Amphenol BergStak 0.4 mm 미세 피치 B2B 메자닌 커넥터와 비교 가능.

0.4mm 피치 보드 투 보드 & 메자닌 커넥터 직각 커넥터 대체 HRS DF40C-80DP-0.4V(51)

제품 특징

오결합 방지 가이드 구조, 블라인드 결합 및 자체 정렬 지원, PCB 스태킹 위치 편차 흡수.
니켈 배리어 단자 설계, SMT 리플로우 납땜 시 솔더 흡수 효과적으로 차단.
충격 흡수 리브가 있는 강화 하우징, 진동 및 충격 저항 향상.
직각 SMT 단자, 자동 장착을 위한 최적화된 픽앤플레이스 패드.
고주파 최적화 단자 형상으로 안정적인 고속 신호 무결성 유지.
컴팩트한 로우 프로파일 메자닌 스태킹 설계, 장치 내부 공간 절약.

0.4mm 피치 보드 투 보드 & 메자닌 커넥터 직각 커넥터 대체 HRS DF40C-80DP-0.4V(51)

제품 장점

바로 적용 가능한 대체품: PCB 레이아웃 변경 없음, HRS DF40C-80DP-0.4V(51)의 직접 대체품, 수입 브랜드의 긴 리드 타임 및 공급 부족 위험 완화.
안정적인 고속 성능: 고속 차동 인터페이스를 위한 튜닝된 임피던스 제어.
높은 조립 수율: 블라인드 결합 및 오결합 방지 키 설계 내장으로 역삽입 및 핀 휨 방지.
자동화 친화적: 표준 릴 포장으로 SMT 픽앤플레이스에 직접 사용 가능.
공장 맞춤 제작 가능: 프로젝트 요구 사항에 따라 스택 높이, 핀 수, 도금 두께 조정.

응용 분야

고속 메자닌 PCB 스태킹:

의료 영상 모듈
산업 제어 보드
카메라 및 MIPI 센서 모듈
휴대용 소비자 전자 제품
엣지 컴퓨팅 및 임베디드 시스템
광통신 서브 어셈블리

0.4mm 피치 보드 투 보드 & 메자닌 커넥터 직각 커넥터 대체 HRS DF40C-80DP-0.4V(51) 포장

테이프 및 릴 (릴 포장): SMT 픽앤플레이스 기계용 표준 릴 포장. 부품은 재포장 없이 자동 생산 라인에 직접 로드할 수 있습니다. 소량 프로토타입의 경우 컷 테이프 서비스도 가능합니다.

0.4mm 피치 보드 투 보드 & 메자닌 커넥터 직각 커넥터 대체 HRS DF40C-80DP-0.4V(51)

리드 타임

샘플 주문: 3 영업일
대량 생산 주문: 1-3주 (구성 및 주문 수량에 따라 다름)

공장 인증 및 맞춤 서비스

인증: ISO9001, RoHS, REACH 준수
샘플 정책: 무료 샘플 지원, 빠른 샘플 처리
MOQ: 표준 부품의 경우 낮은 MOQ; 맞춤 구성의 경우 평가 후 MOQ
맞춤 제작 기능: 도면/사양에 따른 맞춤 핀 수, 결합 스택 높이, 도금 두께, 기계적 수정, 특수 포장.

엔지니어 선택 가이드

먼저 필요한 결합 스택 높이를 확인하십시오. 이는 메자닌 PCB 스택업의 핵심 치수입니다.
고속 인터페이스 대역폭 요구 사항(≤20Gbps)을 확인하십시오.
PCB 공간을 확인하십시오. 직각 SMT 풋프린트는 원래 HRS DF40C-80DP-0.4V(51)와 일치합니다.
애플리케이션에 진동/충격 환경이 있는 경우 결합 사이클 및 작동 온도 범위를 확인하십시오.
대량 생산 전에 신호 무결성 테스트 및 SMT 조립 검증을 위해 무료 샘플을 요청하십시오.

자주 묻는 질문

Q: 카탈로그가 있습니까? 모든 제품을 확인할 수 있도록 카탈로그를 보내주시겠습니까?

A: 네, 온라인으로 문의하시거나 이메일을 보내 카탈로그를 받으실 수 있습니다.

Q: 카탈로그에서 제품을 찾을 수 없습니다. 이 제품을 만들어 주실 수 있습니까?A: 저희 카탈로그에는 대부분의 제품이 나와 있지만 모두 나와 있는 것은 아닙니다. 필요한 제품과 수량을 알려주시면 됩니다. 저희가 가지고 있지 않은 경우, 새로운 금형을 설계하고 제작하여 생산할 수도 있습니다. 참고로 일반 금형 제작에는 약 35-45일이 소요됩니다.

Q: 샘플을 제공할 수 있습니까? 이 샘플은 무료입니까?

A: 네, 테스트를 위해 5-10개의 커넥터 무료 샘플을 제공합니다. 하지만 배송비는 고객 부담입니다.

Q: 배송 시간은 어떻습니까?

A: 재고 상품은 1일 이내에 배송됩니다. 맞춤 제작 상품은 5-7일 이내에 배송됩니다.

Q: 주문은 어떻게 배송됩니까?

A: 소형 패키지의 경우 DHL, FedEx, UPS, TNT, EMS와 같은 특송으로 배송됩니다. 이는 방문 서비스입니다. 대형 패키지의 경우 항공 또는 해상으로 배송할 수 있습니다. 표준 수출용 상자를 사용합니다. 배송 중 발생하는 제품 손상에 대해서는 당사가 책임집니다.

6. Q: 어떤 종류의 결제를 받으십니까? RMB로 결제할 수 있습니까?

A: T/T (전신환), 웨스턴 유니온, 페이팔을 받습니다. 송장과 동일한 금액을 받을 수 있는지 확인하십시오. RMB로도 결제할 수 있습니다. 문제 없습니다.

7. Q: 귀사의 품질 관리는 어떻습니까?

A: ISO9001을 엄격히 준수합니다. IQC, OQC, IPQC 및 QA는 품질 부서의 10%를 차지합니다. CCD 테스트는 당사 제품 응용 프로그램의 99%에 적용됩니다.

Q: 모든 제품의 가격 목록이 필요합니다. 가격 목록이 있습니까?

A: 모든 제품의 가격 목록은 없습니다. 품목이 너무 많아 모든 가격을 목록으로 만드는 것이 불가능하며, 재료비와 수량 때문에 가격이 항상 변동합니다. 필요한 모든 품목 목록을 제공해 주시면, 하나씩 신중하게 확인하고 사양 및 가격 목록을 제공해 드리겠습니다.

Q: 맞춤 제작 제품 및 맞춤 포장이 가능합니까?

A: 네. 이전에 고객을 위해 많은 맞춤 제작 제품(주로 와이어 하네스)을 제작했습니다. 맞춤 포장에 대해서는 문제가 없습니다. 로고 또는 기타 정보를 포장에 넣을 수 있습니다. 다만 추가 비용이 발생할 수 있음을 알려드립니다.

Q: 어떤 인증을 가지고 있습니까?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 등
