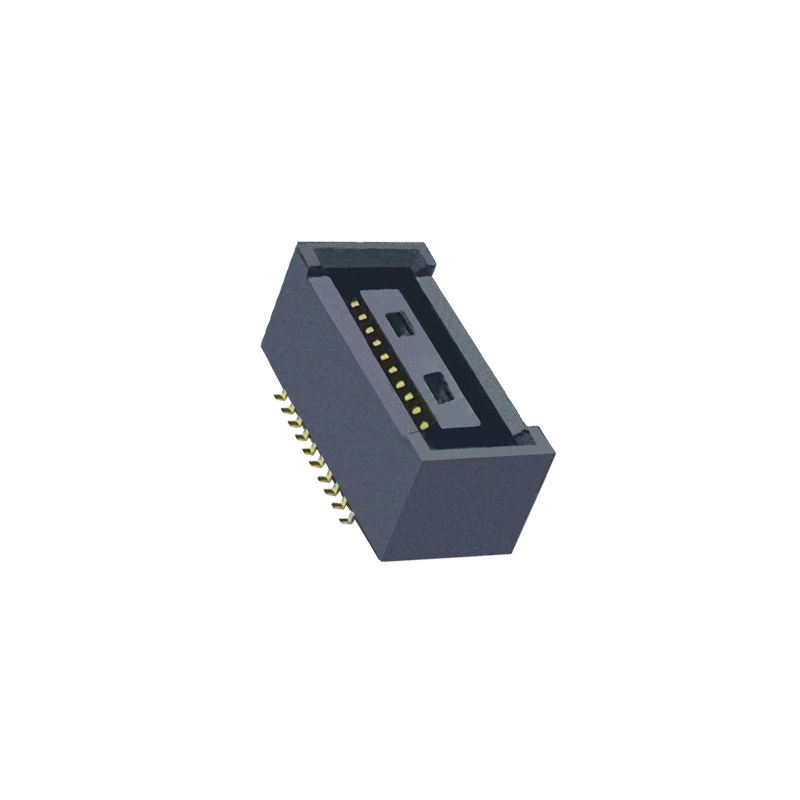

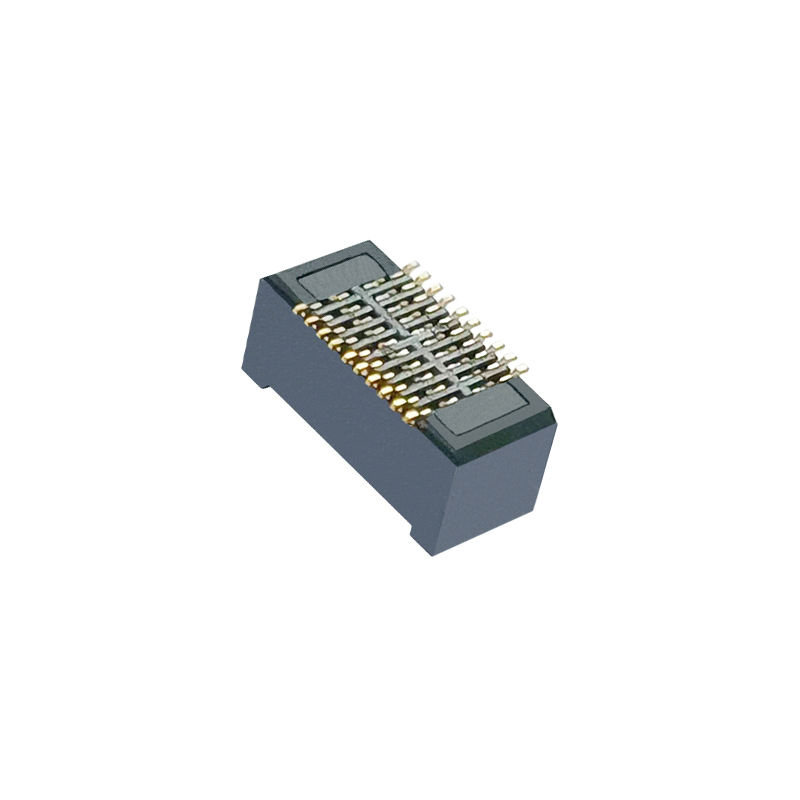

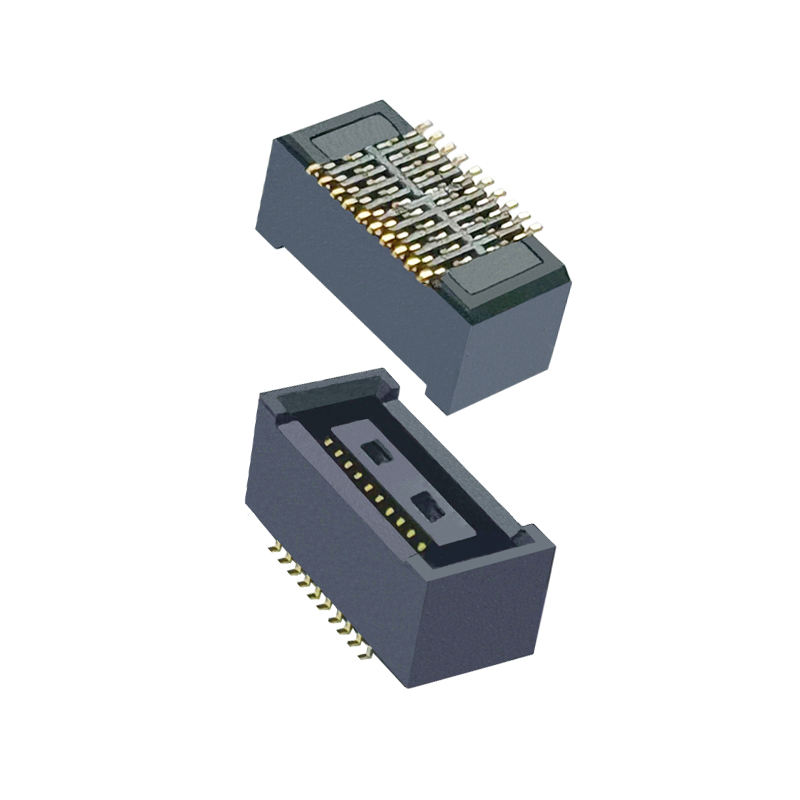

Name: 보드에서 보드 연결 장치 DF40HC (4.0)-20DS-0.4 -0.4mm Pitch Double Row BTB 여성과 호환됩니다.
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: BTB 커넥터
Price: 4.01 USD
Availability: InStock

집 > 제품 > BTB 커넥터 >

보드에서 보드 연결 장치 DF40HC (4.0)-20DS-0.4 -0.4mm Pitch Double Row BTB 여성과 호환됩니다.

BTB 커넥터 0.4mm pitch 여성

보드에서 보드 연결 장치 DF40HC 호환

배열 BTB 커넥터

원래 장소:

광동, 중국

브랜드 이름:

XTKCONN

인증:

CE,SGS,ROHS,ISO9001

모델 번호:

BTB 커넥터

저희와 연락

인용 을 요청 하십시오

제품 세부정보

애플리케이션:

PCB

성별:

여성/남성

기능:

소비자 제품에 사용

작동 온도:

-40~+105C

핀 길이:

맞춤화

도금:

금

강조하다:

BTB 커넥터 0.4mm pitch 여성

보드에서 보드 연결 장치 DF40HC 호환

배열 BTB 커넥터

결제 및 배송 조건

최소 주문 수량

1000개

가격

Negotiable price

포장 세부 사항

진공 포장, 판지에 있는 상자

배달 시간

5~7일

지불 조건

신용장, T/T, 페이얄

공급 능력

3KK 개

0.8mm 피치 BTB 커넥터 10 20 40 100핀 고속 전송 수 커넥터 암 커넥터

가장 좋은 가격 을 구하라

동영상

60 핀 구리 용기 0.8mm 피치 BTB 여성 듀얼 라이 0.031 "PCB 응용을위한 보드 커넥터

가장 좋은 가격 을 구하라

동영상

90pin 이중 줄 PCB 보드 커넥터 BTB 여성 소켓 0.4mm 좁은 피치 호환 보드-투-보드 메자닌 커넥터

가장 좋은 가격 을 구하라

동영상

0.4mm Pitch 80P BTB 남성 좌석 DF40TC-80DP-0.4 보드에서 보드 및 메자닌 커넥터와 호환됩니다.

가장 좋은 가격 을 구하라

저희와 연락

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

지금 연락하세요

제품 설명

보드에서 보드 연결 장치 DF40HC (4.0)-20DS-0.4 -0.4mm Pitch Double Row BTB 여성과 호환됩니다.

제품 하이라이트

✅ 블라인드 짝짓기 및 자기 정렬: 가이드 리브는 ± 0.33mm XY 부동 허용을 제공하며 PCB 조립 오프셋을 흡수하며 블라인드 도킹 중에 핀 손상을 피합니다.

✅ 고속 신호 성능: 최대 20Gbps를 지원하며 MIPI, USB3.1 Gen2, PCIe 신호 전송에 완전히 적합합니다.

✅ 고정 매트 높이: 4.0mm: 제어 PCB 간격, 안정적인 멀티 보드 기계 설계를 위해 정밀한 스택 높이 제어

✅ SMT 테이프 & 롤 패키지: 대량 생산을 위한 자동 픽 앤 플라스 기계와 직접 호환

✅ 반조금 비킹 장벽: 니켈 장벽은 접착 부위에 조금물이 몰려들지 않도록 하고, 용접 생산량을 향상시킵니다.

제품 설명

카테고리	항목	스펙트럼
전기	피치	0.4mm
	핀 수 / 줄	20개의 핀, 이중 줄
	매 접촉당 평소 전류	0.3 A
	가등전압	30V DC
	접촉 저항	≤ 30mΩ
	단열 저항	≥ 500 MΩ @ 500V DC
	전압을 견딜 수 있는 장치	250V AC 1분 동안
기계식	짝짓기 키	40.0mm
	자기 정렬 범위	±0.33mm X / Y 축
	짝짓기 순환	최소 30회
	장착형	SMT 표면 장착
소재 및 접착	주택	LCP, UL94 V-0
	접촉물질	광소 금속
	짝짓기 부지 표면	니켈 장벽 위에 금 접착 (0,2μm)
	터미널 플래팅	니켈 위에 진
환경	작동 온도	-35°C ~ +85°C
	준수	RoHS, REACH
용접 가이드	리플로우 프로파일	표준 SMT 재공류, 최고 온도 ≤260°C, 최대 10초

교차 참조 / 대안

이 BTB 여성 용기는핀 투 핀, 히로세 DF40HC (4.0)-20DS-0.4V (51) 와 호환되는 발자국. 엔지니어들은 프로토타입 검증과 대량 생산에 대한 드롭 인 대안으로 사용할 수 있습니다. 동일한 PCB 발자국, 동일한 짝짓기 인터페이스, PCB 재설계 필요 없습니다.

차이점 참고: 공장 직접 공급, 짧은 납품 시간, 유연한 MOQ, 안정적인 장기 공급 국제 브랜드 부족과 가격 변동을 피하기 위해.

보드에서 보드 연결 장치 DF40HC (4.0)-20DS-0.4 -0.4mm Pitch Double Row BTB 여성과 호환됩니다.

제품 특징

내장 폴라리징속임수 방지키, 역 결합 및 핀 분쇄를 방지
충격 흡수 강화 갈비뼈 양쪽에, 조립 및 진동 동안 기계적 스트레스를 흡수
짝짓기 시 폐쇄된 접촉 구조, 먼지 및 오염 보호
명확한 촉각 클릭 피드백 완전히 매트, 쉬운 조립 검사
안정적인 SMT 배치를 위해 충분한 진공 집착 영역

보드에서 보드 연결 장치 DF40HC (4.0)-20DS-0.4 -0.4mm Pitch Double Row BTB 여성과 호환됩니다.

제품 장점

덤프 인 교체: 원래 Hirose DF40 시리즈를 사용하는 프로젝트에는 레이아웃 변경이 필요하지 않습니다.
높은 생산성 디자인: 반조금 윙크 니켈 장벽은 용접 거부율을 줄입니다
공급 안정성: 국내 정밀 커넥터 공장, 해외 브랜드 재고 중단의 대상이 아닙니다.
빠른 엔지니어링 지원: 하드웨어 검증을 위한 무료 샘플; 빠른 도면 & DFM 지원
비용 최적화: 공장 소매 가격, 중·대용량에 대한 더 나은 총 BOM 비용

적용

휴대용 스마트 기기, 디스플레이 모듈
카메라 모듈, MIPI 신호 상호 연결
의료용 휴대용 전자제품
사물인터넷 장치, 센서 모듈
산업용 소형 제어판
노트북/태블릿 보조 PCB 스택링

보드에서 보드 연결 장치 DF40HC (4.0)-20DS-0.4 -0.4mm Pitch Double Row BTB 여성과 호환됩니다.

포장

테이프 & 롤 (롤 포장):SMT 픽 앤 플래스 머신용 표준 롤 포장. 부품은 재 포장 없이 자동 생산 라인에 직접 로드될 수 있다. 작은 팩 프로토타입을 위해 컷 테이프 서비스가 제공됩니다.

보드에서 보드 연결 장치 DF40HC (4.0)-20DS-0.4 -0.4mm Pitch Double Row BTB 여성과 호환됩니다. 선행 시간

샘플 주문: 3 일
대량 생산 주문: 구성 및 주문량에 따라 1-3주

공장 인증 및 사용자 지정 서비스

인증: ISO9001, RoHS, REACH

MOQ: 표준 부품의 낮은 MOQ
표본 정책: 지원 무료 샘플; 고객은 운송 비용만 부담; 빠른 샘플 방출
사용자 정의: 사용자 지정 핀 수, 스택 높이, 접착 두께, 호싱 색상 요청에 따라 제공됩니다. 엔지니어링 검토를 위해 PCB 도면을 보내십시오.

엔지니어 선택 지침

요구되는 매트 높이를 확인: 이 모델 = 4.0mm 스택 높이
레이아웃 동결 전에 PCB 발자국 DF40HC 시리즈 일치 확인
고 진동 응용 프로그램에서 잠금 및 기계적 유지 요구 사항을 확인
초고속 신호 (≥10Gbps): 요구에 따라 임피던스 제어 시뮬레이션이 제공됩니다.
필요에 따라 대체 부품 추천을 위해 우리의 엔지니어에 핀 수, 스택 높이, 온도 요구 사항을 제출

FAQ

Q: 카탈로그가 있나요? 모든 제품을 확인하기 위해 카탈로그를 보내 주시겠습니까?

A: 예, 당신은 온라인에서 저희에게 연락하거나 카탈로그를 얻기 위해 이메일을 보낼 수 있습니다.

Q: 저는 당신의 카타에서 제품을 찾을 수 없습니다로그, 이 제품을 만들 수 있나요?

A: 우리의 카탈로그는 대부분의 제품을 표시하지만 모든 것은 아닙니다. 단지 당신이 필요로 하는 제품과 당신이 원하는 얼마나 많은 것을 알려주세요. 우리가 그것을 가지고 있지 않다면, 우리는 또한 설계하고 그것을 생산하는 새로운 곰팡이를 만들 수 있습니다.참고로보통 폼을 만드는 데 약 35~45일이 걸립니다.

Q: 샘플을 제공할 수 있나요? 이 샘플은 무료인가요?

A: 예, 우리는 테스트를 위해 5-10pcs 연결 장치 무료 샘플을 제공합니다. 하지만 당신은 운송 비용을 지불해야합니다.

Q: 배송시간은 어떻게 되나요?

A: 재고 물품은 1 일 이내에 배달됩니다; 사용자 정의 물품은 5-7 일 이내에 배달됩니다.

Q: 어떻게 주문을 배송합니까?

A: 작은 패키지를 위해, DHL, FedEx, UPS, TNT, EMS와 같은 익스프레스로 보내십시오. 그것은 문에서 문에 대한 서비스입니다. 큰 패키지를 위해, 우리는 공선 또는 바다를 통해 보낼 수 있습니다. 우리는 표준 수출 카튼을 사용합니다.우리는 배달 중에 발생하는 모든 제품 손상에 대해 책임을 질 것입니다..

6. 질문: 어떤 종류의 지불을 받아? 나는 RMB를 지불 할 수 있습니까?

A: 우리는 T/T (전자 전송), 웨스턴 유니온, 그리고 페이팔을 받아들입니다. 우리는 청구서와 같은 금액을 받을 수 있는지 확인하십시오. 그리고 당신은 RMB로 돈을 지불 할 수 있습니다. 문제 없습니다.

7Q: 당신의 회사의 품질 관리에 대해 어떻게 생각하십니까?

A: 엄격히 ISO9001을 따르고 IQC, OQC, IPQC, QA는 품질 부서에서 10%를 차지합니다. CCD 테스트는 회사의 제품 응용 프로그램의 99%에 적용됩니다.

Q: 모든 제품 가격 목록이 필요합니다. 가격 목록이 있나요?

A: 우리는 모든 제품의 가격 목록을 가지고 있지 않습니다. 우리는 너무 많은 품목을 가지고 있기 때문에 목록에 모든 가격을 만드는 것은 불가능합니다.그리고 물가들은 항상 변화합니다. 재료 비용과 양 때문에요.그리고 당신은 우리에게 당신이 필요로하는 모든 항목의 목록을 줄 수 있습니다; 우리는 조심스럽게 하나씩 확인하고 사양과 가격 목록을 줄 것입니다

Q: 당신은 사용자 정의 제품 및 사용자 정의 포장 할 수 있습니까?

A: 예. 우리는 많은 사용자 정의

우리의 고객에 대한 제품 전에 (주로 전선 배열). 맞춤형 포장에 대해, 문제가 없습니다; 우리는 당신의 로고 또는 다른 정보를 포장에 넣을 수 있습니다.추가 비용이 발생한다는 점을 지적해야 합니다..

Q: 어떤 자격증을 가지고 있나요?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 등
