Name: 0.5mm Pitch Male Board-to-Board 커넥터, 이중 접촉, 다중 높이 장형
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: BTB 커넥터
Price: 4.01 USD
Availability: InStock

집 > 제품 > BTB 커넥터 >

0.5mm Pitch Male Board-to-Board 커넥터, 이중 접촉, 다중 높이 장형

0.5mm pitch BTB 커넥터

이중 접촉 보드-보드 연결 장치

장형 다중 높이 연결 장치

원래 장소:

광동, 중국

브랜드 이름:

XTKCONN

인증:

CE,SGS,ROHS,ISO9001

모델 번호:

BTB 커넥터

저희와 연락

인용 을 요청 하십시오

제품 세부정보

애플리케이션:

PCB

성별:

여성/남성

기능:

소비자 제품에 사용

작동 온도:

-40~+105C

핀 길이:

맞춤화

도금:

금

강조하다:

0.5mm pitch BTB 커넥터

이중 접촉 보드-보드 연결 장치

장형 다중 높이 연결 장치

결제 및 배송 조건

최소 주문 수량

1000개

가격

Negotiable price

포장 세부 사항

진공 포장, 판지에 있는 상자

배달 시간

5~7일

지불 조건

신용장, T/T, 페이얄

공급 능력

3KK 개

0.8mm 피치 BTB 커넥터 10 20 40 100핀 고속 전송 수 커넥터 암 커넥터

가장 좋은 가격 을 구하라

동영상

60 핀 구리 용기 0.8mm 피치 BTB 여성 듀얼 라이 0.031 "PCB 응용을위한 보드 커넥터

가장 좋은 가격 을 구하라

동영상

90pin 이중 줄 PCB 보드 커넥터 BTB 여성 소켓 0.4mm 좁은 피치 호환 보드-투-보드 메자닌 커넥터

가장 좋은 가격 을 구하라

동영상

0.4mm Pitch 80P BTB 남성 좌석 DF40TC-80DP-0.4 보드에서 보드 및 메자닌 커넥터와 호환됩니다.

가장 좋은 가격 을 구하라

저희와 연락

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

지금 연락하세요

제품 설명

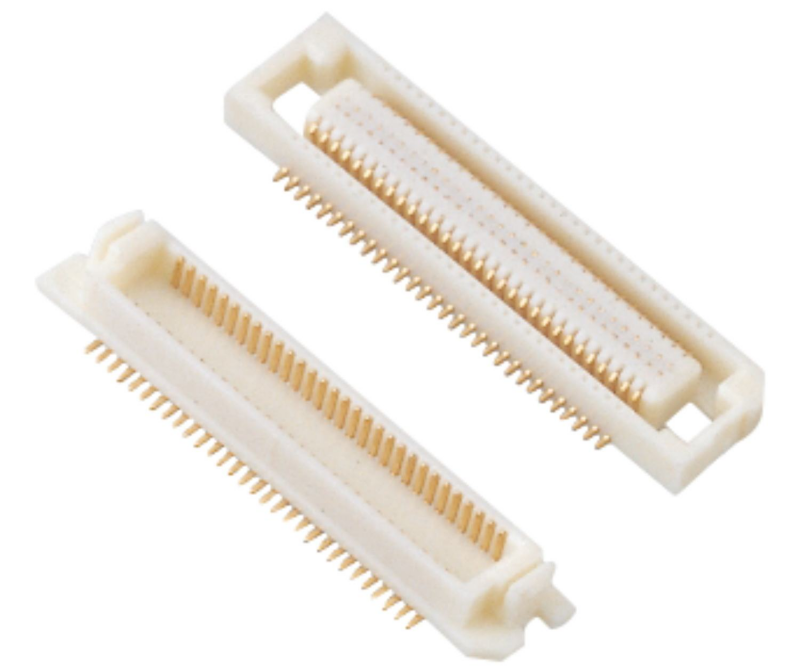

0.5mm Pitch Male Board-to-Board 커넥터, 이중 접촉, 다중 높이 장형

제품 하이라이트

✅ 블라인드 짝짓기 및 자기 정렬: 위치 허용을 위해 내장 된 가이드 보스, 소규모 조립 오프셋을 흡수합니다. 반 역 키는 잘못된 방향 및 핀 손상을 방지합니다.

✅ 이중 접촉 구조: 불필요한 접촉을 위해 이중 접촉 빔, 안정적인 낮은 접촉 저항, 더 강한 진동 저항

✅ 다중 매팅 높이 옵션: 유연한 PCB 스택 디자인에 사용할 수있는 긴 유형의 스택 높이 변형

✅ 고속 신호 무결성: 최적화된 임피던스 제어, 컴팩트 고밀도 모듈을 위한 고속 차차 신호 전송을 지원

제품 설명

카테고리	항목	사양
전기 성능	피치	0.5mm
	현재 등급	0.5A 1접촉당
	전압 등급	60V DC
	접촉 저항	≤ 30mΩ
	단열 저항	≥ 500 MΩ @ DC 500V
	다이 일렉트릭 저항 전압	AC 250V, 고장이 없습니다.
기계적 성능	짝짓기 순환	최소 500회
	작동 온도 범위	-40°C ~ +85°C
	짝짓기 키	여러 장형 스파킹 높이 선택
소재 및 접착	접촉물질	광소 금속
	접착장	짝짓기 부위에 금으로 칠, 니켈 하판; 용접 꼬리에 진
	주택 재료	LCP, UL94V-0 불 retardant
환경	RoHS 및 REACH	RoHS 2.0 준수, REACH 사용 가능
용접 가이드	마운트 타입	SMD 표면 장착
	리플로우 프로파일	최고 260°C 최대, 30s 체류 시간; Pb-free 재흐름 호환

교차 참조 / 대안

직접적으로 투입할 수 있는 옵션은 Molex, JAE, Hirose, TE 0.5mm pitch BTB 장형 남성 헤더와 더블 콘택트입니다.

동일한 발자국 & 핀 할당; PCB 레이아웃 재작업이 필요하지 않습니다
동일 한 기계 및 고속 성능을 유지하면서 비용 최적화
사용자 정의 핀 수 / 스택 높이는 기존 외국 부품 번호에 일치 할 수 있습니다

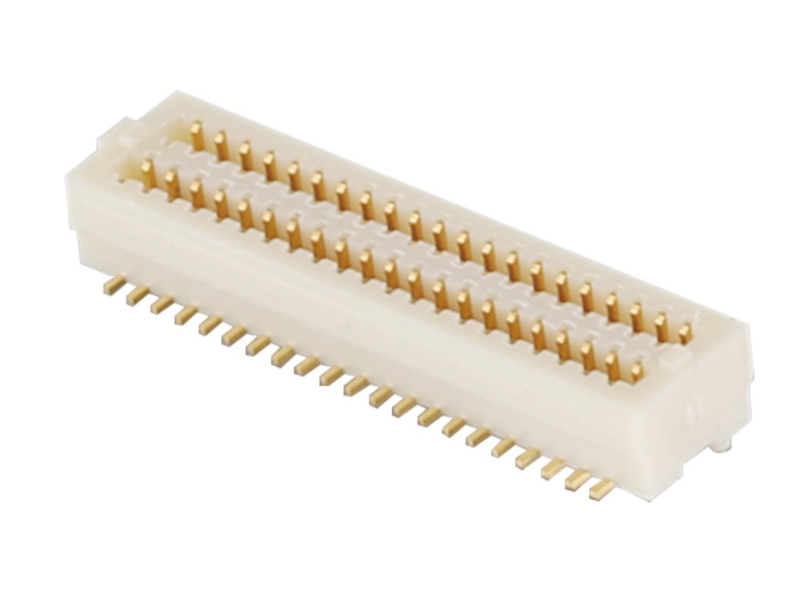

0.5mm Pitch Male Board-to-Board 커넥터, 이중 접촉, 다중 높이 장형

제품 특징

이중 접촉 빔 설계: 불필요한 접촉점, 충격 및 진동 아래에서 간헐적 연결 위험이 적다
자기 정렬 가이드 + 안티 덤미 키: 맹목 짝짓기를 지원, 역 삽입 손상을 제거
장형 다중 매트 높이의 포트폴리오: 겹쳐진 집합체에 대한 유연한 메즈나인 PCB 간격
LCP 고온 하우징: SMT 재흐름 중에 안정적인 차원, 하우징 변형이 없습니다.
최적화된 터미널 기하학: 고속 신호 전송을 위한 일관성 있는 임피던스
자동 PCB 조립을 위한 SMD 패드 설계

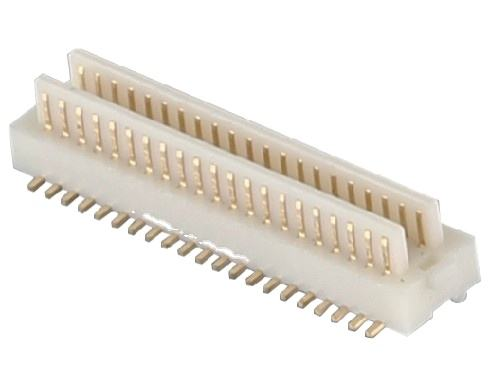

0.5mm Pitch Male Board-to-Board 커넥터, 이중 접촉, 다중 높이 장형

제품 장점

집회 친화적: 블라인드 짝짓기 허용량은 수동 정렬 노력을 줄이고 조립품 거부율이 낮습니다.
높은 신뢰성: 듀얼 콘택트는 긴 라이프 사이클 장치의 안정적인 연결을 보장합니다.
디자인 유연성: 넓은 범위의 긴 매트 높이 옵션, 모듈형 쌓인 PCB 디자인을 지원
비용 이점: 핀 투 핀은 수입 BTB를 대체하고 납품 시간을 단축하고 BOM 비용을 줄입니다.
초고속 준비: 조정 된 접촉 구조는 고속 차차 선의 신호 무결성을 보존합니다.
전체 SMT 호환성: 로일 테이프 포장 자동 픽 & 위치 기계에 준비

적용

산업용 제어 모듈

휴대용 의료기기,

스마트 디스플레이

IoT 게이트웨이

서버 보조판,

광적 송신기 하위판,

휴대용 시험 장비

자동차 내부 전자제품,

주파수 PCB 메자닌 연결

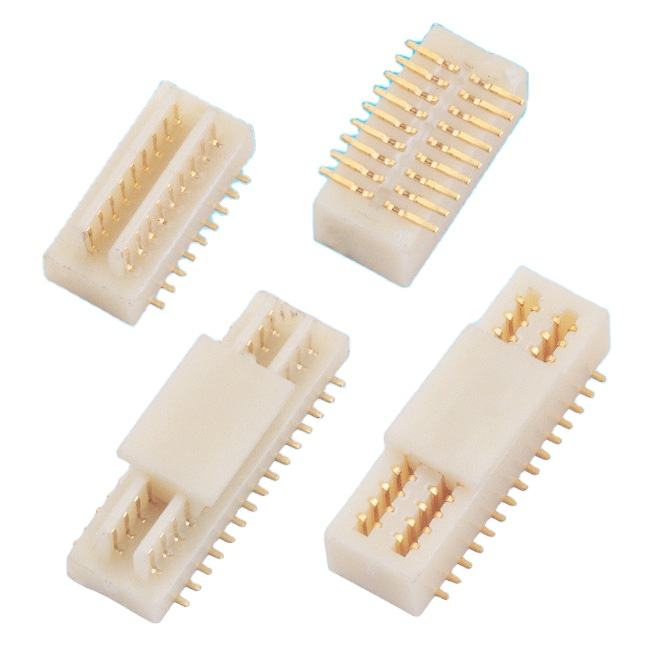

0.5mm Pitch Male Board-to-Board 커넥터, 이중 접촉, 다중 높이 장형

포장

테이프 & 릴 (Reel): 표준 릴 포장, SMT 자동 픽 앤 플래시 머신과 호환, 직접 생산 라인에서 실행.

0.5mm Pitch Male Board-to-Board 커넥터, 이중 접촉, 다중 높이 장형 선행 시간

샘플: 3 일
대량 주문: 1~3주
MOQ: 협상 가능
무료 샘플 제공; 빠른 샘플 방출 지원

공장 인증 및 사용자 지정 서비스

인증: ISO9001, ISO14001, RoHS, REACH

MOQ: 표준 품목에 대한 유연한 MOQ
표본 정책: 무료 샘플 지원 / 엔지니어링 테스트를 위한 빠른 샘플 공개
사용자 정의: 사용자 지정 매팅 높이, 접착 두께, PIN, 하우스 색상 및 표시가 가능합니다. ODM & OEM 허용됩니다.

엔지니어 선택 지침

먼저 필요한 매트 스택 높이를 확인; 이것은 긴 타입 시리즈의 핵심 매개 변수입니다.
핀 수 및 신호 속도 요구 사항을 확인: 고속 / 높은 진동 애플리케이션을 위해 금 접착을 선택
블라인드 짝짓기 오프셋 허용을 유지하기 위해 PCB 스택 클리어먼트를 확인합니다.
진동이 심한 애플리케이션에서, 이중 접촉 버전은 단일 접촉 BTB에 비해 권장됩니다.
레이아웃 전에 PCB 발자국 시뮬레이션에 대한 우리의 데이터 시트 및 3D STEP 파일을 다운로드
짝짓기 및 신호 무결성 검증을 위해 무료 샘플을 요청

FAQ

Q: 카탈로그가 있나요? 모든 제품을 확인하기 위해 카탈로그를 보내 주시겠습니까?

A: 예, 당신은 온라인에서 저희에게 연락하거나 카탈로그를 얻기 위해 이메일을 보낼 수 있습니다.

Q: 저는 당신의 카타에서 제품을 찾을 수 없습니다로그, 이 제품을 만들 수 있나요?

A: 우리의 카탈로그는 대부분의 제품을 표시하지만 모든 것은 아닙니다. 단지 당신이 필요로 하는 제품과 당신이 원하는 얼마나 많은 것을 알려주세요. 우리가 그것을 가지고 있지 않다면, 우리는 또한 설계하고 그것을 생산하는 새로운 곰팡이를 만들 수 있습니다.참고로보통 폼을 만드는 데 약 35~45일이 걸립니다.

Q: 샘플을 제공할 수 있나요? 이 샘플은 무료인가요?

A: 예, 우리는 테스트를 위해 5-10pcs 연결 장치 무료 샘플을 제공합니다. 하지만 당신은 운송 비용을 지불해야합니다.

Q: 배송시간은 어떻게 되나요?

A: 재고 물품은 1 일 이내에 배달됩니다; 사용자 정의 물품은 5-7 일 이내에 배달됩니다.

Q: 어떻게 주문을 배송합니까?

A: 작은 패키지를 위해, DHL, FedEx, UPS, TNT, EMS와 같은 익스프레스로 보내십시오. 그것은 문에서 문에 대한 서비스입니다. 큰 패키지를 위해, 우리는 공선 또는 바다를 통해 보낼 수 있습니다. 우리는 표준 수출 카튼을 사용합니다.우리는 배달 중에 발생하는 모든 제품 손상에 대해 책임을 질 것입니다..

6. 질문: 어떤 종류의 지불을 받아? 나는 RMB를 지불 할 수 있습니까?

A: 우리는 T/T (전자 전송), 웨스턴 유니온, 그리고 페이팔을 받아들입니다. 우리는 청구서와 같은 금액을 받을 수 있는지 확인하십시오. 그리고 당신은 RMB로 돈을 지불 할 수 있습니다. 문제 없습니다.

7Q: 당신의 회사의 품질 관리에 대해 어떻게 생각하십니까?

A: 엄격히 ISO9001을 따르고 IQC, OQC, IPQC, QA는 품질 부서에서 10%를 차지합니다. CCD 테스트는 회사의 제품 응용 프로그램의 99%에 적용됩니다.

Q: 모든 제품 가격 목록이 필요합니다. 가격 목록이 있나요?

A: 우리는 모든 제품의 가격 목록을 가지고 있지 않습니다. 우리는 너무 많은 품목을 가지고 있기 때문에 목록에 모든 가격을 만드는 것은 불가능합니다.그리고 물가들은 항상 변화합니다. 재료 비용과 양 때문에요.그리고 당신은 우리에게 당신이 필요로하는 모든 항목의 목록을 줄 수 있습니다; 우리는 조심스럽게 하나씩 확인하고 사양과 가격 목록을 줄 것입니다

Q: 당신은 사용자 정의 제품 및 사용자 정의 포장 할 수 있습니까?

A: 예. 우리는 많은 사용자 정의

우리의 고객에 대한 제품 전에 (주로 전선 배열). 맞춤형 포장에 대해, 문제가 없습니다; 우리는 당신의 로고 또는 다른 정보를 포장에 넣을 수 있습니다.추가 비용이 발생한다는 점을 지적해야 합니다..

Q: 어떤 자격증을 가지고 있나요?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 등
