Name: 자물쇠 SMT 유형 1.0mm 고도의 밑에 접촉 0.5 Mm 피치 FPC 연결관 4 핀 아래로
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC**-T1S1-0010-A
Price: 4.01 USD
Availability: InStock

집 > 제품 > FFC FPC 커넥터 >

자물쇠 SMT 유형 1.0mm 고도의 밑에 접촉 0.5 Mm 피치 FPC 연결관 4 핀 아래로

1.0mm 0.5mm 피치 FPC 커넥터

SMT 0.5mm 피치 FPC 커넥터

1.0mm fpc 커넥터 4 핀

원래 장소:

광동, 중국

브랜드 이름:

XTKCONN

인증:

CE,SGS,ROHS,ISO9001

모델 번호:

FPC**-T1S1-0010-A

저희와 연락

인용 을 요청 하십시오

자물쇠 SMT 유형 1.0mm 고도의 밑에 접촉 0.5 Mm 피치 FPC 연결관 4 핀 아래로

제품 세부정보

정점:

0.5mm

키:

1.0mm

직위:

4-60핀

리드타임:

7-10 영업일

커버 재질:

LCP UL94V-0 검정색

내전압:

250V AC,1분

강조하다:

1.0mm 0.5mm 피치 FPC 커넥터

SMT 0.5mm 피치 FPC 커넥터

1.0mm fpc 커넥터 4 핀

결제 및 배송 조건

최소 주문 수량

500개

가격

Negotiable price

포장 세부 사항

진공 포장, 판지에 있는 상자

배달 시간

5-7일

지불 조건

신용장, T/T, 페이얄

공급 능력

3KK 개

FPC/FFC 커넥터 4.65mm 높이 0.5mm 피치 0.8A 200V AC/DC -40C~80C PCB 커넥터

가장 좋은 가격 을 구하라

0.5mm FPC 커넥터 5.4H FFC 와이어 커넥터 터치스크린용 플랫 케이블

가장 좋은 가격 을 구하라

2.2H 플립 커버 나비 잠금 플랫 유연 케이블 소켓 PCB 0.5mm 피치 2.2H FFC/FPC 커넥터

가장 좋은 가격 을 구하라

0.5mm Pitch 60PIN 수직 양성 발 5.2H Clamshell Buckle 평면 커넥터 케이블 소켓 FPC FFC 케이블 PCB 커넥터

가장 좋은 가격 을 구하라

저희와 연락

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

지금 연락하세요

제품 설명

0.5mm 피치 FFC FPC 커넥터 높이 1.0mm 잠금 아래 SMT 타입 높이 1.0mm 아래 접촉

제품 하이라이트

초저 프로필10.0mm 보드 장착 높이, 아래 접촉 (아래 접촉) 방향, PCB 측면 라우팅을 마주하는 FPC 패드에 최적화
뚜렷한 클릭 피드백과 함께 잠금 아래 플립블록 액추에이터, 진동과 우연한 철거에 대한 강력한 FPC 유지
0.5mm 얇은 피치, 4 포지션 SMT 표면 장착 디자인, 콤팩트한 발자국
LCP 고온 가구, 금으로 칠한 접촉 빔, RoHS 및 REACH에 따라 글로벌 시장 접근을 위해
대용량 SMT 자동 조립용 테이프 및 롤 포장재; 표준 재고 및 사용자 정의 수정 지원
균형 잡힌 비용 성능, 주류 브랜드 동등 부품에 대한 드롭-인 대안, 짧은 납품 시간 지원

사양

항목	사양	기술자 에 대한 언급
피치	0.5mm	중앙에서 중앙에 있는 접촉 거리
포지션 수	4 핀	사용자 지정 핀 수 협상 가능
장착 높이	10.0mm	PCB에 용접한 후 전체 높이
연락처 유형	아래쪽 접촉 (아래쪽 접촉)	FPC 패드는 삽입을 위해 PCB 측면을 마주합니다.
잠금 스타일	잠금 아래 (Back Flip Lock)	후면에서 FPC를 잠그기 위한 플립 액추에터
종료 유형	SMT 표면 장착	용품:
호환 가능한 FPC / FFC 두께	0.30 mm ±0.03 mm	PCB 설계 전에 FPC 두께를 확인
FPC 유지력	스핀당 ≥0.3 N	진동 아래에서 철수 방지 성능
짝짓기 지속성	최소 250회	일반적인 적용 수명 주기는, 빈번한 필드 플러그-불플러그를 위한 것이 아닙니다.
주택 재료	LCP, UL94-V0 검은색	납 없는 재공류 용접용으로 고열 저항성
접촉물질	구리 합금	높은 스프링 빔 탄력성
접착장	니 하층판 + 접촉 부위에 Au 플래팅; SMT 용접 꼬리에 진	황금 두께는 부식성 환경 프로젝트를 위해 조절할 수 있습니다.

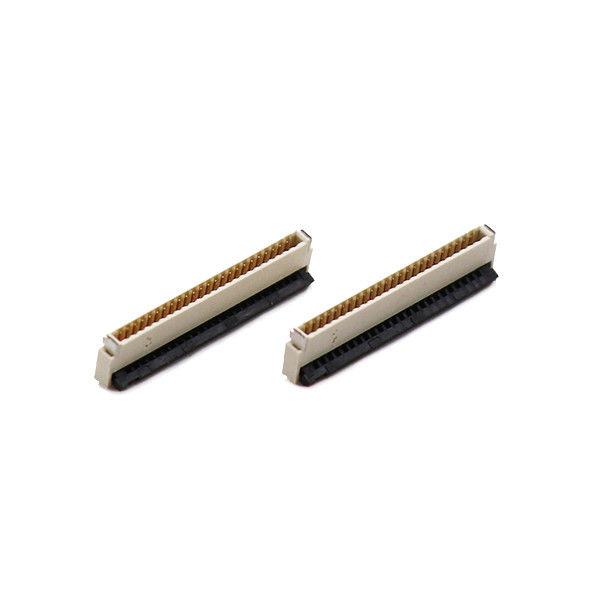

자물쇠 SMT 유형 1.0mm 고도의 밑에 접촉 0.5 Mm 피치 FPC 연결관 4 핀 아래로

전형적 사용법

소비자 전자제품: 스마트 웨어러블, 미니 카메라 모듈, 작은 크기의 디스플레이 보조 링크, 휴대용 IoT 장치
스마트 홈: 소형 센서 모듈, 가정용 제어판 하위판, 스마트 잠금 내부 신호 연결
의료 보조장비: 휴대용 의료용품의 저속 신호 상호 연결 (알로겐 없는 옵션이 적용됩니다)
산업 제어: 컴팩트 센서 노드, 현장 장치 보조 신호 보드 내부 배선
자동차용 액세서리 전자제품: 안전과 관련이 없는 내부 보조 신호 링크 (자동차용 업그레이드 버전은 저희에게 문의하세요)
시험 및 장착: 단기 테스트 지그 내부 상호 연결

고객 선택 및 디자인 가이드

이 부분을 선택하기 전에

연락 방향 확인이건...다운 콘택트. FPC 전도성 패드는 삽입 할 때 PCB 쪽으로 향해야 합니다. FPC 패드가 위로 향하면 Top-Contact 변수가 필요합니다. 잘못된 접촉 방향은 전기 연결을 무산시킵니다.
기계적 면허 확인:
- 수직 공간: 연결 장치 위에 ≥1.1mm의 공백을 유지하여 접착제 가동기를 압축하는 것을 방지합니다.
- 앞뒤 공간: 뒤집기 아래 동작 장치가 잠금 개방 동작을 위해 충분한 뒷면 이동 공간을 가지고 있는지 확인합니다.
FPC 사양 잠금: FPC/FFC 두께 0.30mm ±0.03mm를 사용해야 합니다. 너무 얇은 FPC는 충분한 유지를 일으키지 않습니다. 너무 두꺼운 FPC는 잠금 및 접촉 빔을 손상시킵니다.
전기 경감 규칙: 장기간 연속 작동을 위해 각 접촉을 ≤0.35A로 가동한다. 전체 0.5A 등급 전류를 가동하지 않는다.
PCB 발자국: 우리의 공식 2D 도면 발자국을 사용; 다른 공급자의 유사한 부품의 발자국을 복사하지 마십시오; 작은 차원 차이로 용접 실패를 일으킬 것입니다.
사용 제한: 이 커넥터는 낮은-중속 단일 끝 신호를 위해 최적화되었습니다. 당신이 고속 비디오 / 데이터 전송을 필요로하는 경우, 업그레이드 모델 추천을 위해 우리의 엔지니어 팀에 문의하십시오.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

조달에 대한 주문 팁

샘플 주문: 프로토타입 검증을 위해 소량 샘플을 지원합니다.
대량 생산: 기본 포장은 테이프와 롤입니다. 트레이 포장이 필요한지 지정하십시오.
사용자 지정 요청: 금판 두께, 하로겐 없는, 다른 핀 수에 대한 요구사항을 제출합니다.

FAQ

Q1: 만약 FPC를 아래쪽 연결 장치에 위로 향하는 패드로 삽입하면 어떻게 될까요?

A1: 전기 연결이 이루어지지 않습니다. 물리적 삽입이 가능합니다. 하지만 회로는 전도하지 않습니다.항상 PCB 프로토타입을 만들기 전에 데이터 페이지 도면에 대한 FPC 패드 지향을 두 번 확인하십시오..

Q2: 이 커넥터는 두 번 재흐름 용접 후 작동 할 수 있습니까?

A2: 예, 우리의 리플로우 프로필에 따라 최대 2개의 납 없는 리플로우 사이클이 허용됩니다. 2배 이상의 리플로우는 LCP 하우스를 변형시키고 접촉 성능을 저하시킬 수 있습니다.조립 단위에서 반복 뜨거운 재 작업 피.

Q3: 내 최종 제품은 높은 진동 환경에 직면, FPC는 느슨하게 얻을 수 있습니까?

A3: 잠금 하단 메커니즘은 괜찮은 유지를 제공합니다. 극심한 진동 시나리오를 위해 우리는 PCB 레이아웃에 FPC 케이블에 기계적 스트레인 완화 디자인을 추가하는 것을 제안합니다.또는 더 높은 유지 힘 업그레이드 버전을 선택.

Q4: 이 커넥터를 USB, HDMI 또는 고속 디스플레이 신호에 사용할 수 있습니까?

A4: 권장되지 않습니다. 이것은 제어되는 저항 단말기 설계가없는 일반용 저~중속 신호 FPC 커넥터입니다.고속 FPC 시리즈를 위해 우리의 엔지니어에게 요청하십시오.

Q5: 액추에이터 플립 잠금 장치가 조립 후 부서졌는데 가능한 원인은 무엇입니까?

A5: 흔한 근본 원인:

과밀한 FPC를 삽입하고 강제 밀폐
부적절한 동작: 날카로운 도구로 작동 장치를 밀어 넣습니다.
제품 하우징 압축 플립 부품의 기계적 간섭.데이터 시트를 삽입하는 절차를 따르십시오: FPC를 평평하고 수평으로 삽입하고, 명확한 클릭 소리를 들을 때까지 플립 잠금 장치를 부드럽게 닫습니다.

Q6: 히로세 / TE / 키오세라 부품 번호에 대해 동등한 대체를 제공합니까?

A6: 네, 경쟁자 부품 번호를 제공 하 고 우리의 엔지니어링 팀은 크기, 접촉 방향, 잠금 유형 및 전기 매개 변수를 확인 하 여.

Q7: 평가에 어떤 문서를 제공 할 수 있습니까?

A7: 데이터 시트, 2차원 차원 도면, 3차원 STEP 모델, RoHS-REACH 시험 보고서, 기계 전기 실험실 시험 요약 보고서.
