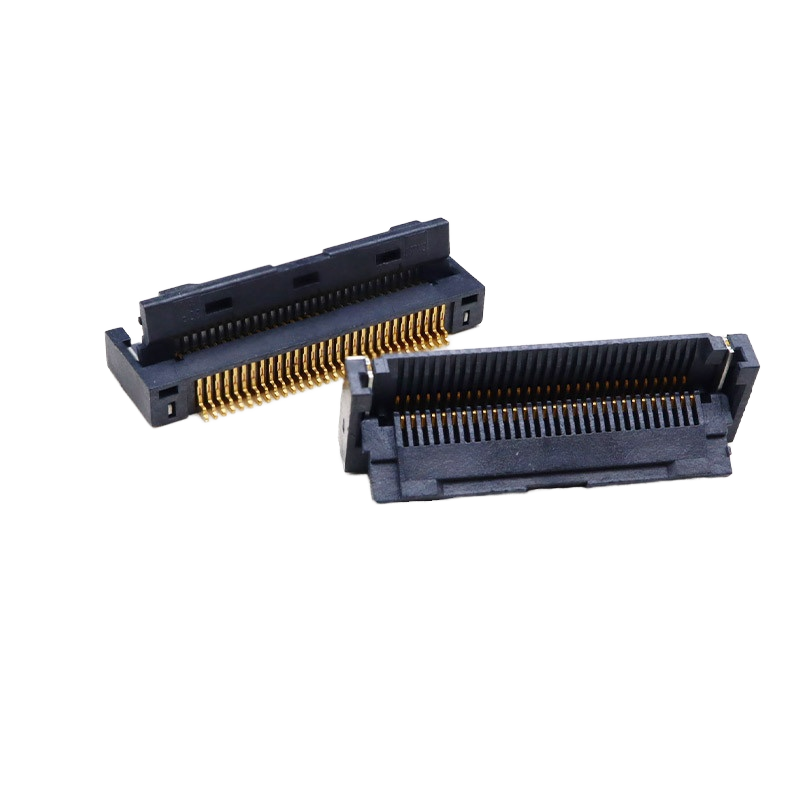

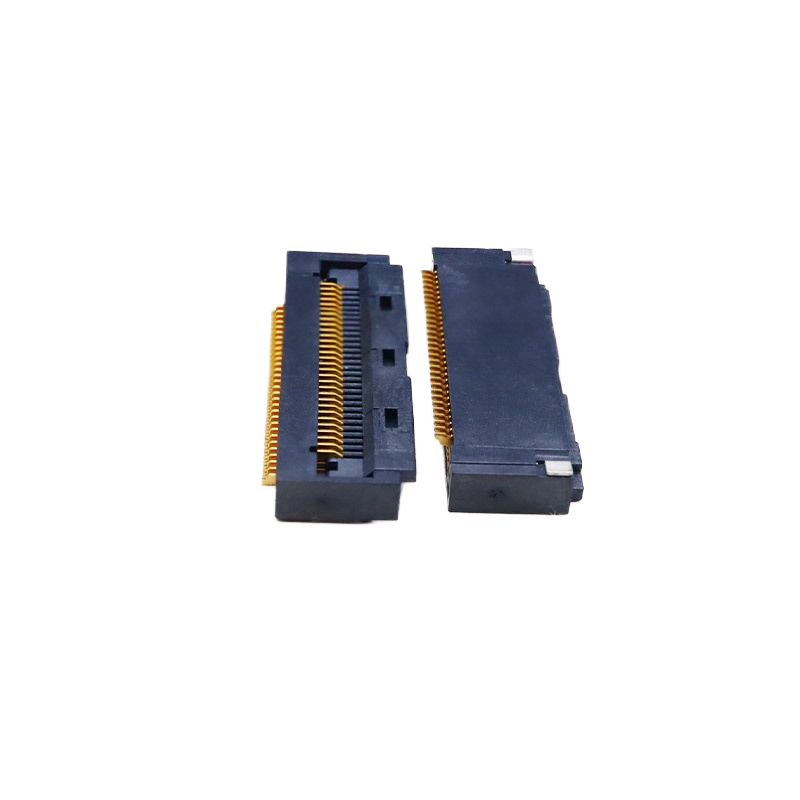

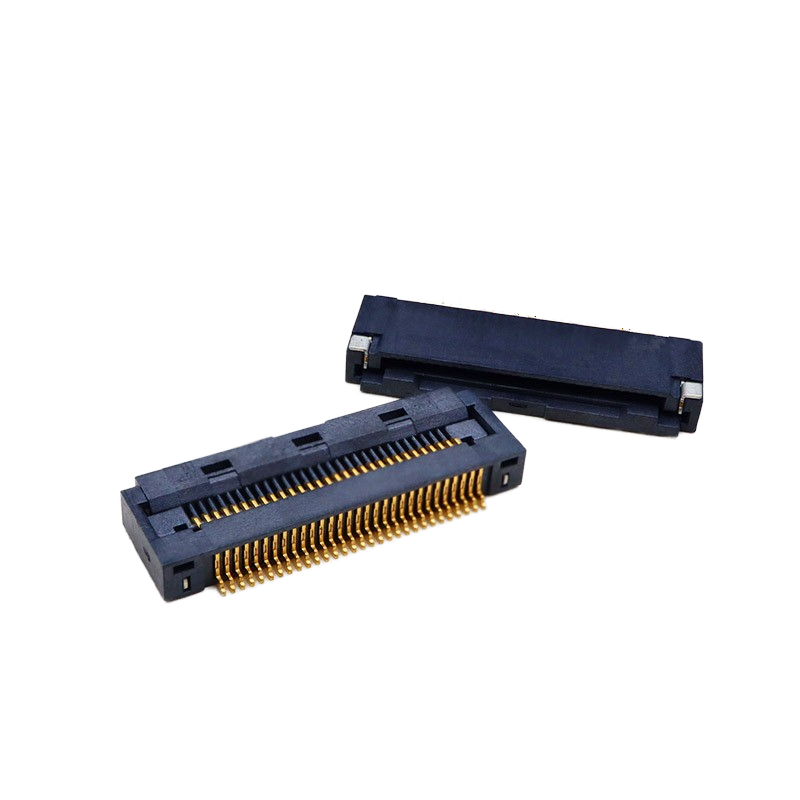

0.5mm 피치 FFC 커넥터 앞 플립 30 40 68P 플립 커버 다운 연결 H2.5 PCB 응용을위한 검은색

0.5mm 피치 FFC 커넥터 앞 플립 30 40 68P 플립 커버 다운 연결 H2.5 PCB 응용을위한 검은색

원래 장소:

중국 광동

브랜드 이름:

XTKCONN

인증:

CE,SGS,ROHS,ISO9001

모델 번호:

FPC**-T1T1-00**-C

저희와 연락
인용 을 요청 하십시오
제품 세부정보
재료:
LCP
단자 재질:
인청동, 금도금
유형:
FFC 및 FPC 커넥터
애플리케이션:
PCB
패키지:
릴 패키징
픽트:
0.5mm
결제 및 배송 조건
최소 주문 수량
10PCS
가격
Negotiable price
포장 세부 사항
진공 포장, 판지에 있는 상자
배달 시간
5~7일
지불 조건
신용장, T/T, 페이얄
공급 능력
4KK 개
제품 설명

0.5mm 피치 FFC 커넥터 전면 플립 잠금 버클 포함

30P / 40P / 68P | 플립 커버 하향 연결 | H2.5 | 블랙


✅제품 하이라이트

1. 신뢰할 수 있는 ZIF / Non-ZIF 잠금 버클 메커니즘
전면 플립 잠금 설계는 FFC 케이블을 단단히 고정합니다. 지속적인 진동 하에서 케이블 느슨해짐 및 신호 끊김을 방지합니다. (진동 테스트 보고서 제공 가능). 저가형 플립 FFC 커넥터의 일반적인 고장 문제점을 해결합니다.
2. 로우 프로파일 H2.5mm 높이
콤팩트한 2.5mm 장착 높이로 슬림한 기기 설계를 위한 PCB 수직 공간을 절약합니다.
3. 0.5mm 미세 피치, 하향 연결 플립 커버
전면 플립 다운 방식, FFC 삽입이 용이하며 추가적인 굽힘 공간이 필요하지 않습니다.
4. 블랙 하우징, 다양한 핀 옵션: 30P, 40P, 68P
빠른 선택을 위한 표준 핀 수 준비 완료.



기술 사양 표

카테고리 항목 사양
전기적 성능 피치 0.5 mm

정격 전류 접점당 0.5A

정격 전압 50V AC/DC

절연 저항 ≥1000 MΩ

접촉 저항 ≤30 mΩ

내전압 1분간 250V AC
기계적 성능 장착 높이 H2.5 mm

구조 전면 플립, 하향 연결, 잠금 버클

내구성 (삽입/분리 횟수) ≥20 회

진동 테스트 자동차 진동 표준 준수; 테스트 보고서 제공 가능
재질 및 도금 하우징 블랙 LCP, UL94V-0 난연성

접점 단자 인청동

접점 도금 접점 부위 금 도금; 솔더 테일 주석 도금
환경 작동 온도 -40℃ ~ +85℃

보관 온도 -20℃ ~ +60℃
솔더링 가이드 솔더링 방법 SMT 리플로우 솔더링

최대 리플로우 온도 최대 260℃ (10초 이내)

🔄 상호 참조 및 동등 대체품

글로벌 유명 브랜드의 국제 표준 0.5mm 전면 플립 다운 FFC 커넥터의 직접적인 대체품입니다. 핀 할당, 풋프린트 및 기계적 치수가 호환됩니다. PCB 레이아웃 재설계 없이 BOM 소싱 비용을 절감하십시오.

참고: 대량 생산 전 자동차 맞춤형 프로젝트의 치수 및 진동 요구 사항을 확인하십시오.

0.5mm 피치 FFC 커넥터 앞 플립 30 40 68P 플립 커버 다운 연결 H2.5 PCB 응용을위한 검은색

0.5mm 피치 FFC 커넥터 앞 플립 30 40 68P 플립 커버 다운 연결 H2.5 PCB 응용을위한 검은색

0.5mm 피치 FFC 커넥터 앞 플립 30 40 68P 플립 커버 다운 연결 H2.5 PCB 응용을위한 검은색


📍 제품 특징

  1. 전면 플립 잠금 버클 구조, ZIF / Non-ZIF 버전 선택 가능
  2. 플립 커버 하향 연결, 편리한 FFC 케이블 조립
  3. H2.5 로우 프로파일 디자인, 슬림한 소비자 및 자동차 모듈에 이상적
  4. 고온에 강한 LCP 블랙 절연체, SMT 리플로우 공정 중 안정적인 성능
  5. 30P / 40P / 68P 표준 핀 재고 보유


참고용 추가 유형:

0.5mm 피치 FFC 커넥터 앞 플립 30 40 68P 플립 커버 다운 연결 H2.5 PCB 응용을위한 검은색

🏆 제품 장점

  1. 진동 방지 잠금 구조: 느슨한 FFC 케이블로 인한 간헐적인 신호 불량을 방지하여 현장 반품률을 크게 줄입니다.
  2. 표준 PCB 풋프린트, 드롭인 대체품, PCB 재작업 불필요
  3. 고온 LCP 하우징, SMT 리플로우 공정 중 안정적인 성능
  4. 대량 생산을 위한 엄격한 일관성, 불량률 감소
  5. 다양한 핀 옵션으로 프로젝트 개발 주기 단축


🏠 적용 시나리오

  • 자동차 온보드 디스플레이, 차량 계기판, 차량 제어 모듈
  • 노트북, 태블릿, 휴대용 소비자 전자 제품
  • LCD / OLED 디스플레이 모듈
  • 의료용 휴대 장비
  • 스마트 홈 제어판
  • 산업용 슬림 디스플레이 유닛


📦 포장

  • 테이프 앤 릴 (릴): 표준 엠보싱 캐리어 테이프, SMT 자동 픽앤플레이스 기계에 적합하며, 대량 조립을 위해 고객 생산 라인에 직접 로드됩니다.
  • 튜브 (튜브 포장): 플라스틱 튜브 포장, 주로 프로토타입, 소량 시험 생산 또는 수동 조립 시나리오에 사용됩니다.

0.5mm 피치 FFC 커넥터 앞 플립 30 40 68P 플립 커버 다운 연결 H2.5 PCB 응용을위한 검은색

0.5mm 피치 FFC 커넥터 앞 플립 30 40 68P 플립 커버 다운 연결 H2.5 PCB 응용을위한 검은색

⏱️ 리드 타임

  • 샘플 주문: 3 영업일
  • 대량 생산 주문: 1-3주 (수량 및 맞춤형 요구 사항에 따라 다름)


🏭 공장 인증 및 맞춤 서비스

  • 인증: RoHS, REACH, UL94V-0
  • MOQ: 대량 주문에 대한 낮은 MOQ
  • 샘플 정책: 무료 샘플 제공, 빠른 샘플 배송
  • 맞춤 서비스: 맞춤형 핀 수, 도금 두께, 수정된 잠금 구조, Non-ZIF 버전, 맞춤형 마킹 가능.


📖 고객 선택 가이드

  1. 핀 번호 확인: 30P / 40P / 68P 표준; 기타 맞춤형 핀 수 문의
  2. 잠금 유형 확인: 조립 공정에 따라 ZIF 또는 Non-ZIF 선택
  3. 응용 환경: 자동차 프로젝트의 경우, 검증 전에 진동 방지 테스트 보고서 요청
  4. FFC 케이블: 0.5mm 피치 FFC 플랫 케이블과 일치
  5. PCB 풋프린트: 제공된 도면을 사용하여 PCB 레이아웃 검증
  6. 리플로우 솔더링: 하우징 변형 방지를 위해 솔더링 프로파일 준수

0.5mm 피치 FFC 커넥터 앞 플립 30 40 68P 플립 커버 다운 연결 H2.5 PCB 응용을위한 검은색

0.5mm 피치 FFC 커넥터 앞 플립 30 40 68P 플립 커버 다운 연결 H2.5 PCB 응용을위한 검은색


자주 묻는 질문


1. 샘플 주문이 가능한가요?
네, 품질 테스트 및 확인을 위해 샘플 주문을 환영합니다. 혼합 샘플도 가능합니다.


2. 저희 요구에 따라 제품을 생산해 주실 수 있나요?
네, MOQ를 충족하시면 제품 사양을 맞춤 설정할 수 있습니다.


3. 제품 품질을 어떻게 보장하나요?
1) 품질 문제 발생 시 30일 이내에 환불해 드립니다.

2) 생산 중 엄격한 검사.

3) 선적 전 제품에 대한 엄격한 샘플링 검사 및 완벽한 제품 포장 보장.


4. 저희 제품 인증은 무엇인가요?
ISO9001 및 기타 ROHS 인증.


5. 상품을 얼마나 빨리 받을 수 있나요?
대부분의 상품은 재고가 있으며, 결제 후 약 1-5일 이내에 배송됩니다. 맞춤형 요구 사항의 경우, 확인된 대로 시간이 조금 더 걸립니다.


6. 어떤 물류를 사용하여 배송하나요?
주로 DHL, UPS, FEDEX, EMS 및 기타 특송으로 상품을 배송합니다. 고객에게 가장 비용 효율적인 물류를 선택합니다. 또한 귀하의 포워더가 상품을 픽업하는 것도 지원합니다.


7. 왜 저희에게서 구매해야 하나요?
저희는 16년의 업계 경험을 가지고 있습니다. 수천 개의 회사와 협력했습니다. 제품 품질이 신뢰할 수 있습니다.


8. 귀사는 주로 어떤 제품을 판매하나요?
당사의 주요 제품에는 FFC/FPC 커넥터 / 웨이퍼 커넥터 / SIM 카드 커넥터 / 메모리 카드 커넥터 / USB 커넥터 / Type C 커넥터 / HDMI 커넥터 / RJ45 시리즈 / B to B 커넥터 및 핀 헤더 커넥터 등이 있습니다.
